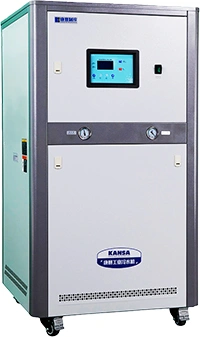

9.9-240 кВт Промышленный чиллер с водяным охлаждением мощностью
-
Модель: ICW-3~ICW-70
-
Холодопроизводительность: 9.9-240.0 кВт
-
Точность поддержания температуры: ±0.1/±0.5/±1.5℃
Промышленный чиллер с водяным охлаждением Kansa отличается высокой эффективностью и стабильностью работы. Он использует циркулирующую воду из градирни для конденсации хладагента, показывая высокую энергоэффективность и более надежную работу по сравнению с чиллерами воздушного охлаждения. Благодаря этому чиллер Kansa широко используется на крупных промышленных объектах и в высокотемпературных технологических процессах. Несмотря на компактные размеры, для его корректной работы необходима дополнительная система подачи охлаждающей воды.
Схема
- Водяной фильтр
- Вход охлажденной воды
- Реле потока
- Испаритель
- Манометр
- Компрессор
- Конденсатор
- Манометр
- Фильтр-осушитель
- Расширительный клапан
- Подвод воды
- Датчик уровня воды
- Сенсор
- Бак
- Выход охлажденной воды
Модель
Характеристики

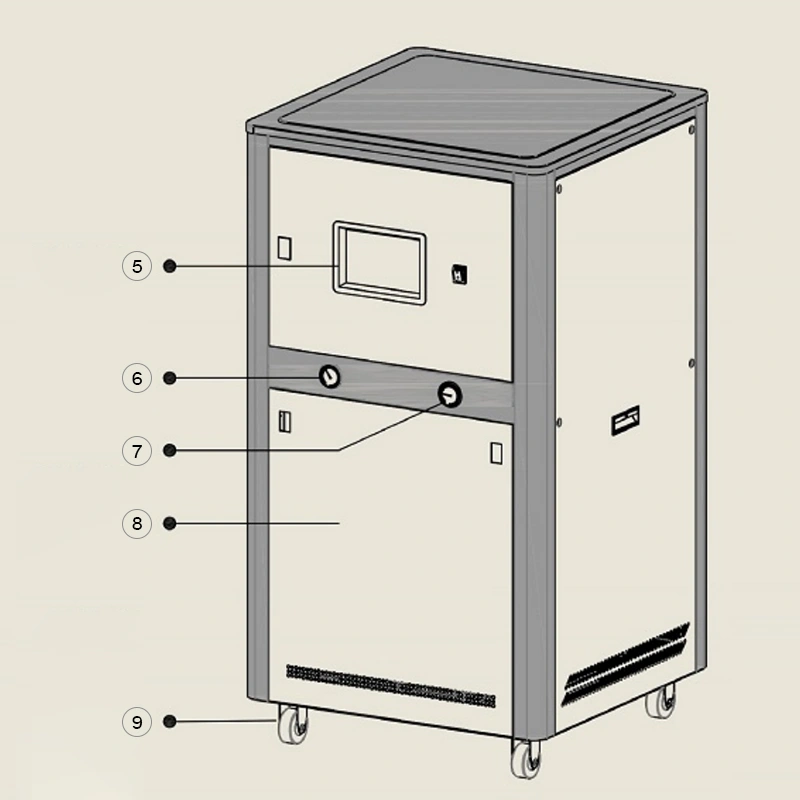

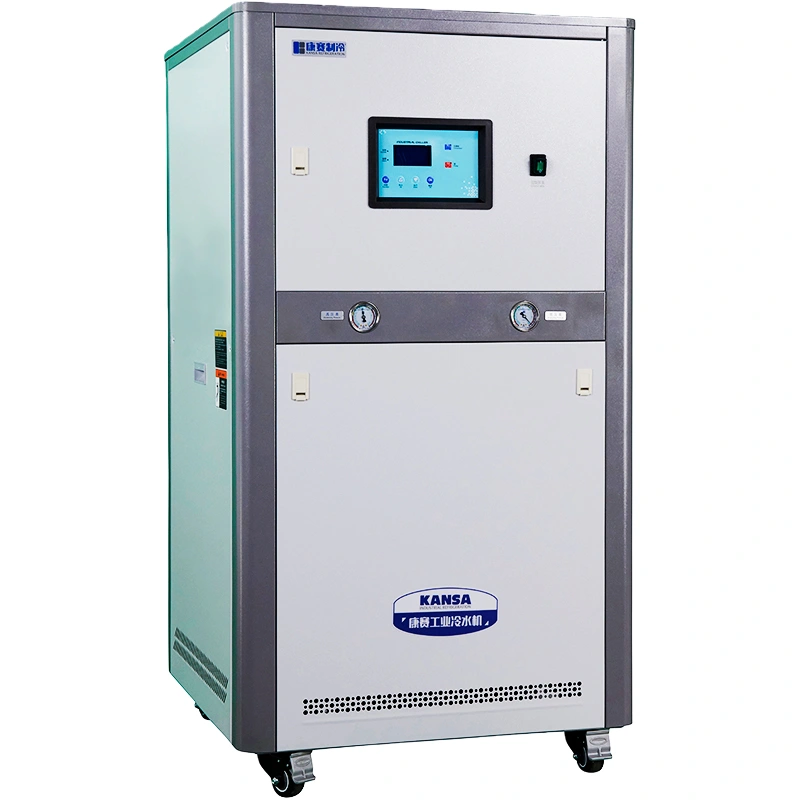

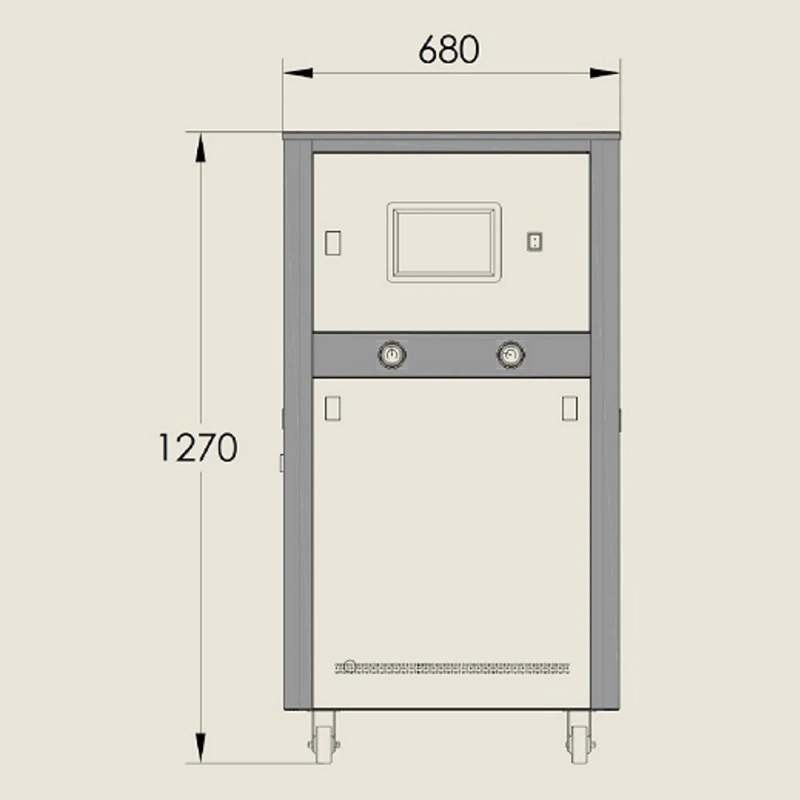

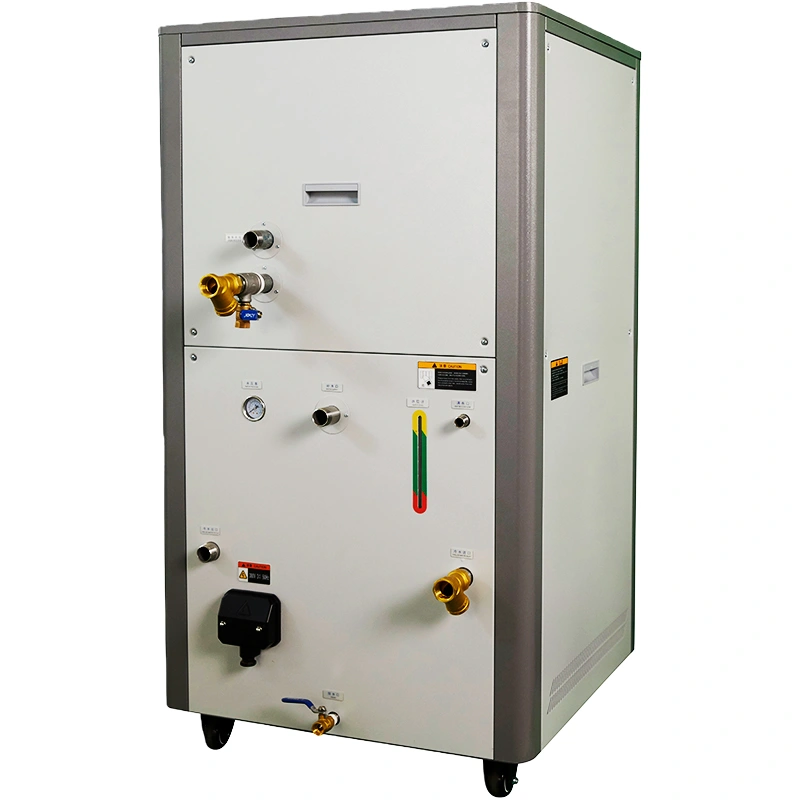

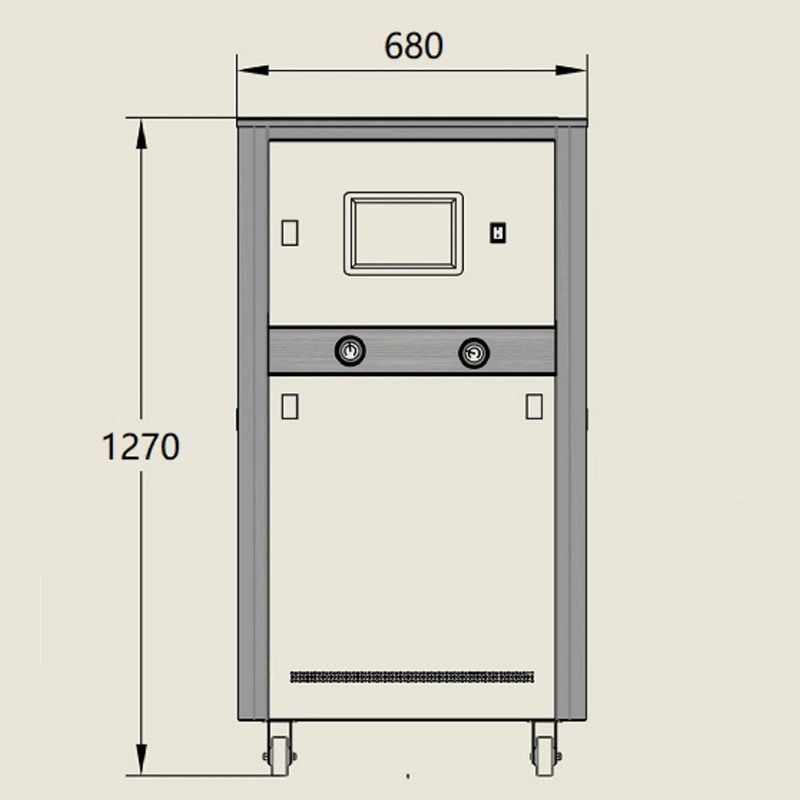

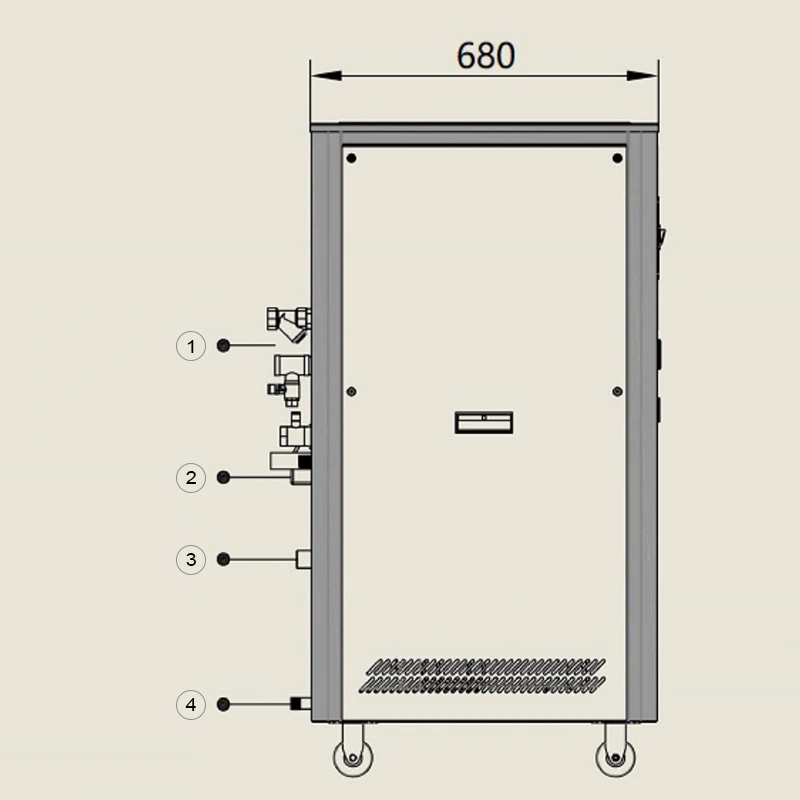

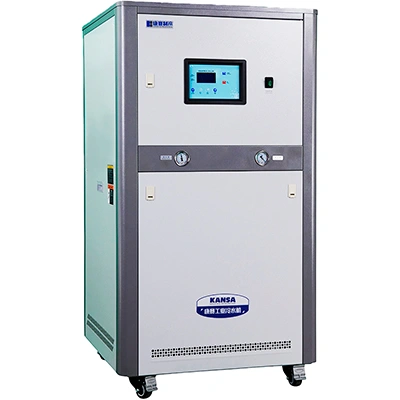

9.9 кВт ICW-3 Промышленный чиллер с водяным охлаждением
- Холодопроизводительность: 9.9 кВт
- Общая потребляемая мощность: 2.7 кВт
- Тип испарителя: катушка из нержавеющей стали
- Напор насоса: 24 м
- Расход воды: 2.1 м³/ч
- Емкость водяного бака: 60 л
- Размер соединения труб: DN 25
- Вход/выход охлаждающей воды
- Электрическая соединительная коробка
- Вход/выход охлажденной воды
- Сливное отверстие

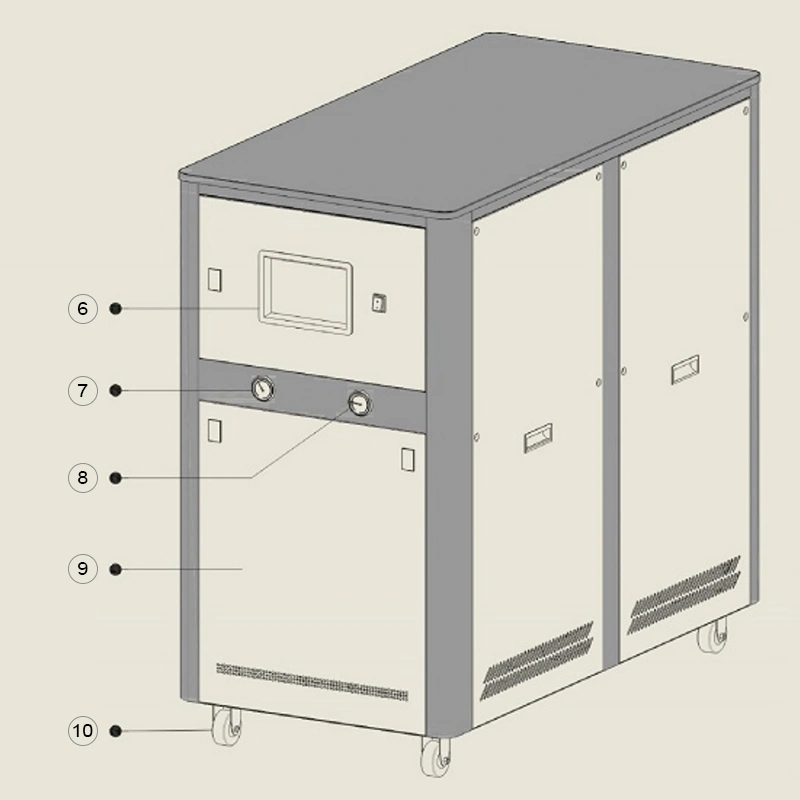

- Панель управления
- Манометр высокого давления
- Манометр низкого давления
- Дверца для обслуживания
- Колеса

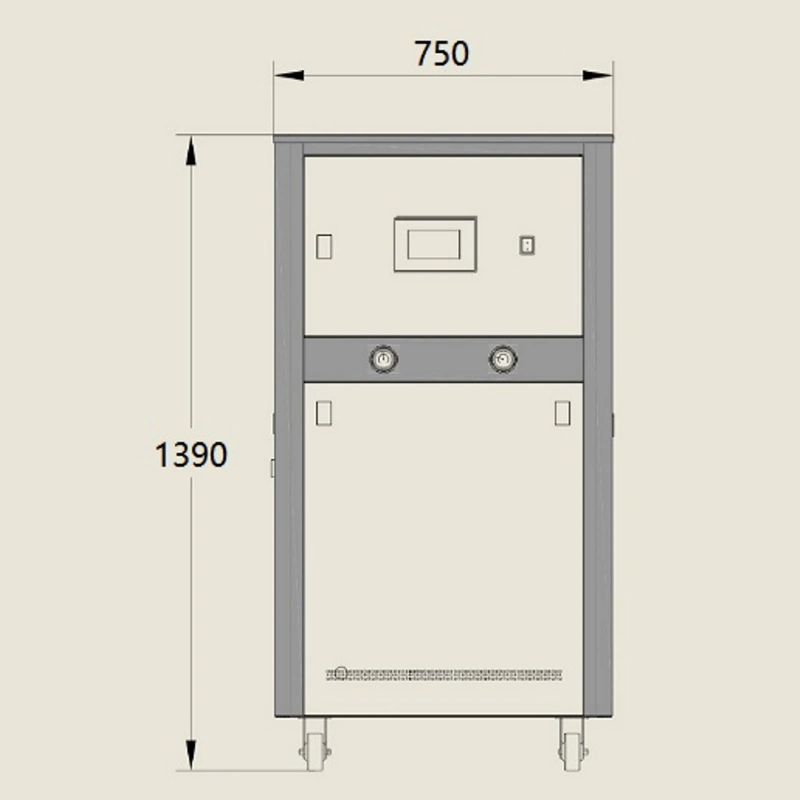

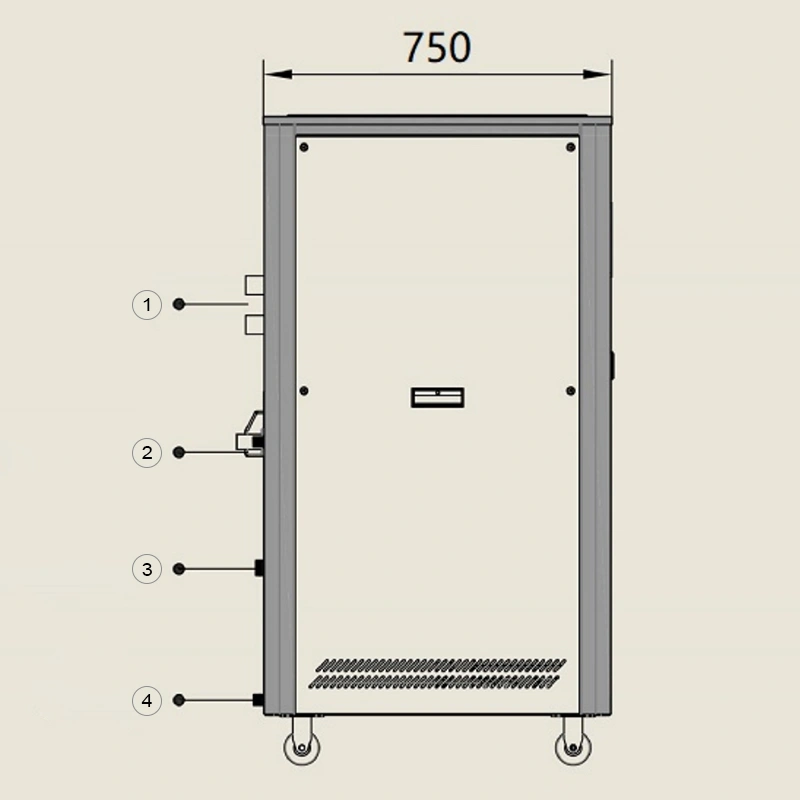

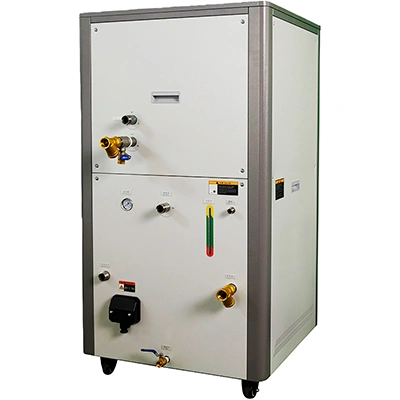

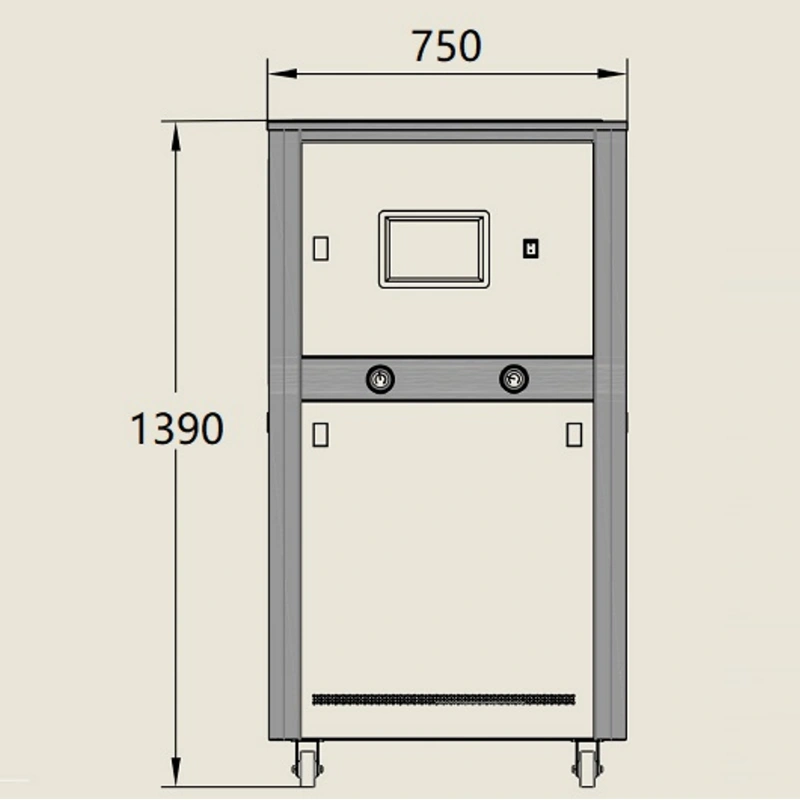

16.5 кВт ICW-5 Промышленный чиллер с водяным охлаждением
- Холодопроизводительность: 16.5 кВт
- Общая потребляемая мощность: 4.1 кВт
- Тип испарителя: кожухотрубный (оболочка из нержавеющей стали + медные трубы с внутренней резьбой)
- Напор насоса: 28 м
- Расход воды: 3.6 м³/ч
- Емкость водяного бака: 70 л
- Размер соединения труб: DN 25
- Вход/выход охлаждающей воды
- Электрическая соединительная коробка
- Вход/выход охлажденной воды
- Сливное отверстие
- Панель управления
- Манометр высокого давления
- Манометр низкого давления
- Дверца для обслуживания
- Колеса
19.6 кВт ICW-6 Промышленный чиллер с водяным охлаждением
- Холодопроизводительность: 19.6 кВт
- Общая потребляемая мощность: 4.8 кВт
- Тип испарителя: кожухотрубный (оболочка из нержавеющей стали + медные трубы с внутренней резьбой)
- Напор насоса: 32 м
- Расход воды: 4.2 м³/ч
- Емкость водяного бака: 70 л
- Размер соединения труб: DN 25
- Вход/выход охлаждающей воды
- Электрическая соединительная коробка
- Вход/выход охлажденной воды
- Сливное отверстие
- Панель управления
- Манометр высокого давления
- Манометр низкого давления
- Дверца для обслуживания
- Колеса

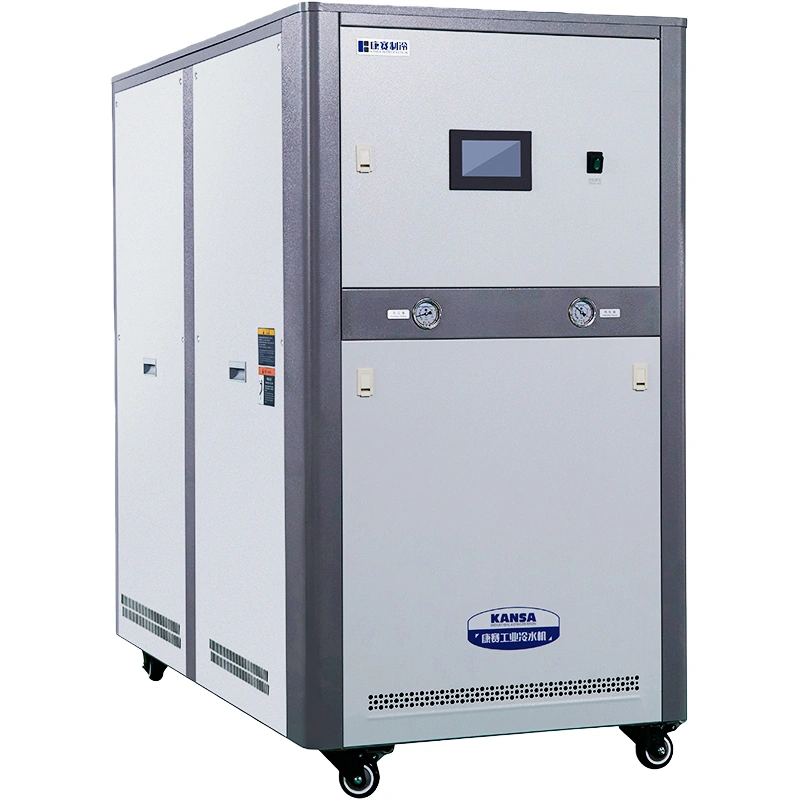

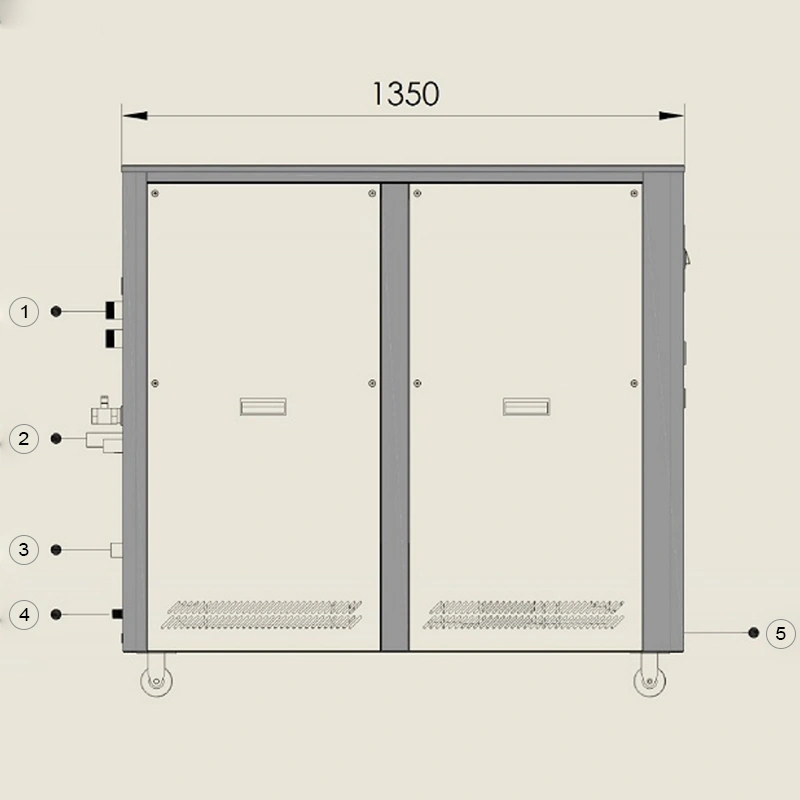

26.5 кВт ICW-8 Промышленный чиллер с водяным охлаждением
- Холодопроизводительность: 26.5 кВт
- Общая потребляемая мощность: 6.4 кВт
- Тип испарителя: кожухотрубный (оболочка из нержавеющей стали + медные трубы с внутренней резьбой)
- Напор насоса: 28 м
- Расход воды: 5.7 м³/ч
- Емкость водяного бака: 100 л
- Размер соединения труб: DN 25
- Вход/выход охлаждающей воды
- Решетка входа воздуха
- Вход/выход охлажденной воды
- Сливное отверстие
- Панель управления
- Панель управления
- Манометр высокого давления
- Манометр низкого давления
- Дверца для обслуживания
- Колеса

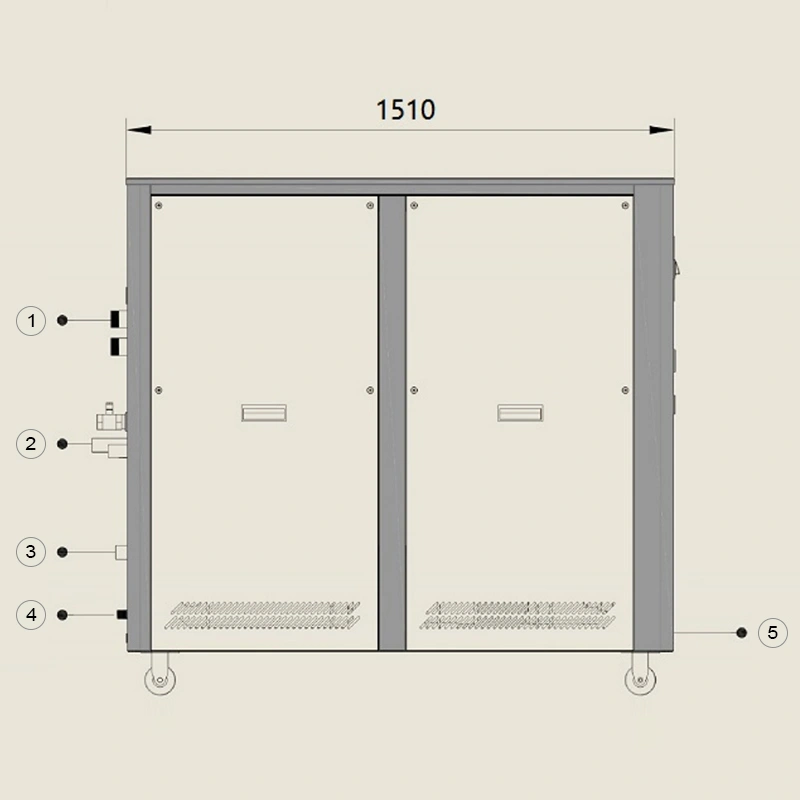

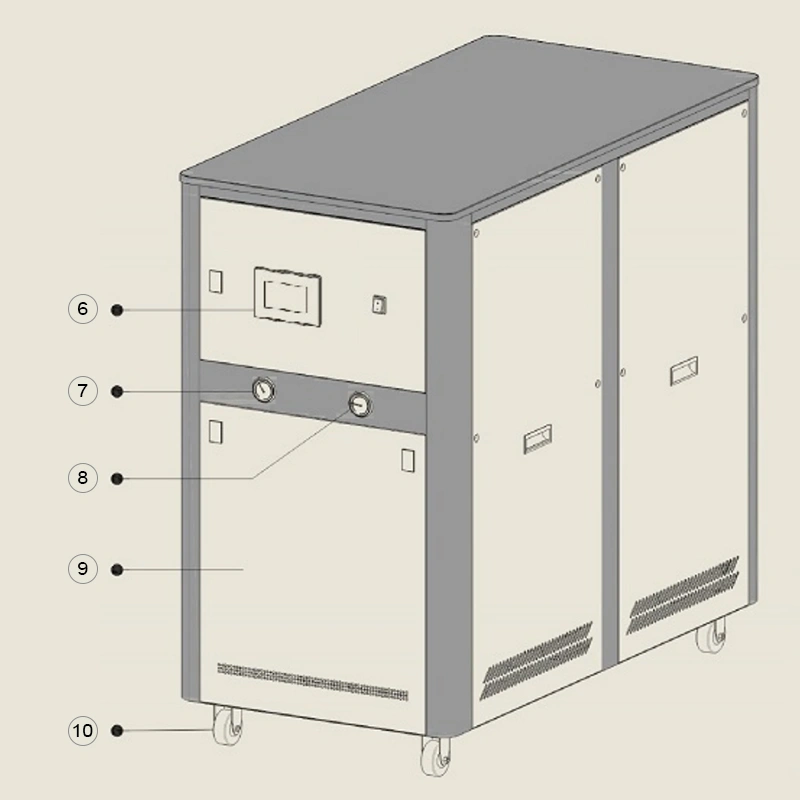

33.0 кВт ICW-10 Промышленный чиллер с водяным охлаждением
- Холодопроизводительность: 33.0 кВт
- Общая потребляемая мощность: 7.8 кВт
- Тип испарителя: кожухотрубный (оболочка из нержавеющей стали + медные трубы с внутренней резьбой)
- Напор насоса: 25 м
- Расход воды: 7.1 м³/ч
- Емкость водяного бака: 135 л
- Размер соединения труб: DN 25
- Вход/выход охлаждающей воды
- Решетка входа воздуха
- Вход/выход охлажденной воды
- Сливное отверстие
- Панель управления
- Панель управления
- Манометр высокого давления
- Манометр низкого давления
- Дверца для обслуживания
- Колеса

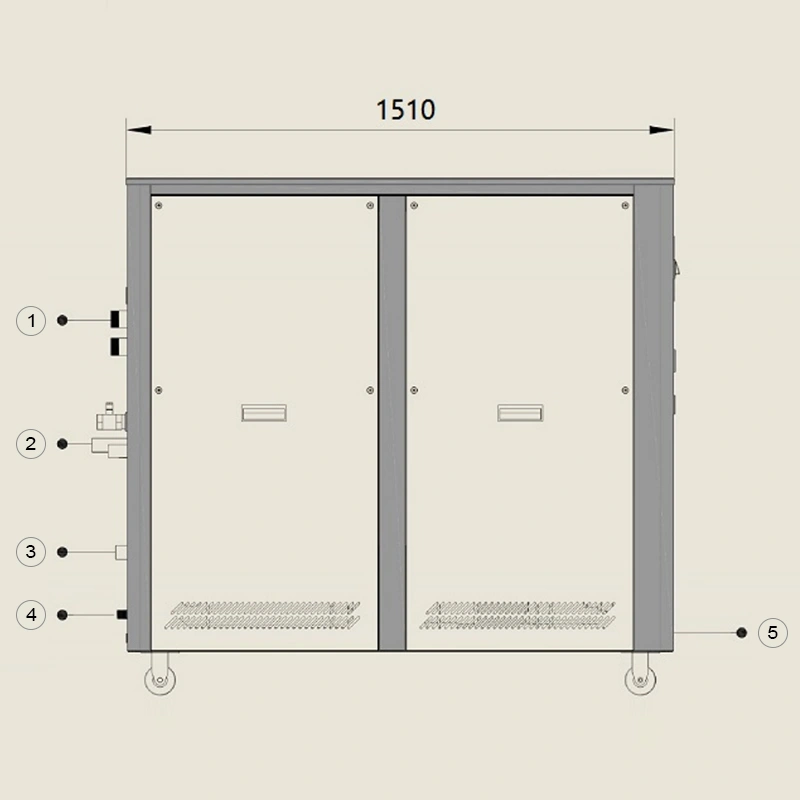

38.5 кВт ICW-12 Промышленный чиллер с водяным охлаждением
- Холодопроизводительность: 38.5 кВт
- Общая потребляемая мощность: 9.4 кВт
- Тип испарителя: кожухотрубный (оболочка из нержавеющей стали + медные трубы с внутренней резьбой)
- Напор насоса: 29 м
- Расход воды: 8.3 м³/ч
- Емкость водяного бака: 135 л
- Размер соединения труб: DN 40
- Вход/выход охлаждающей воды
- Решетка входа воздуха
- Вход/выход охлажденной воды
- Сливное отверстие
- Панель управления
- Панель управления
- Манометр высокого давления
- Манометр низкого давления
- Дверца для обслуживания
- Колеса

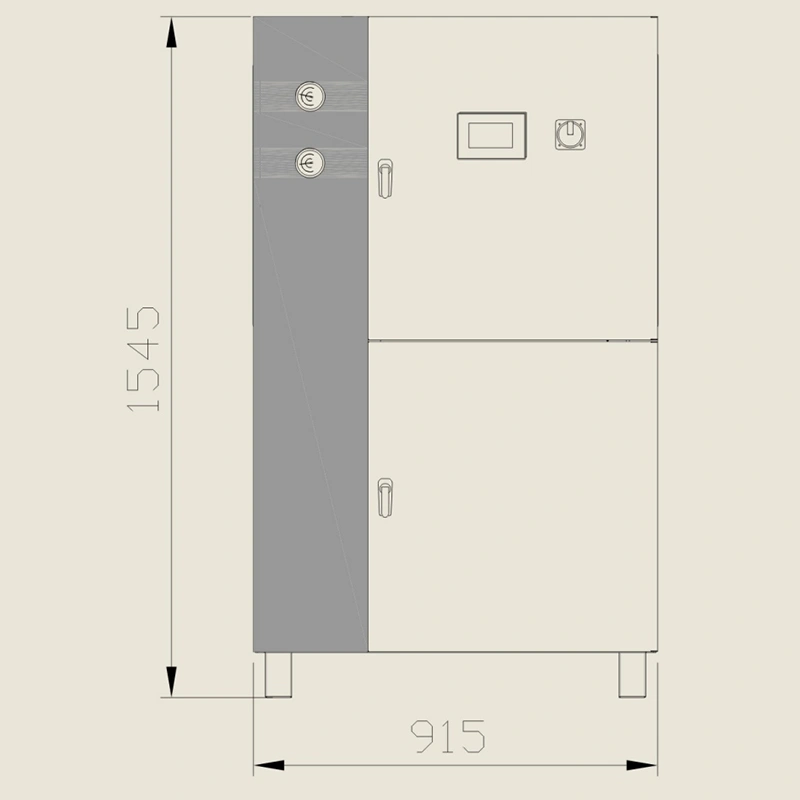

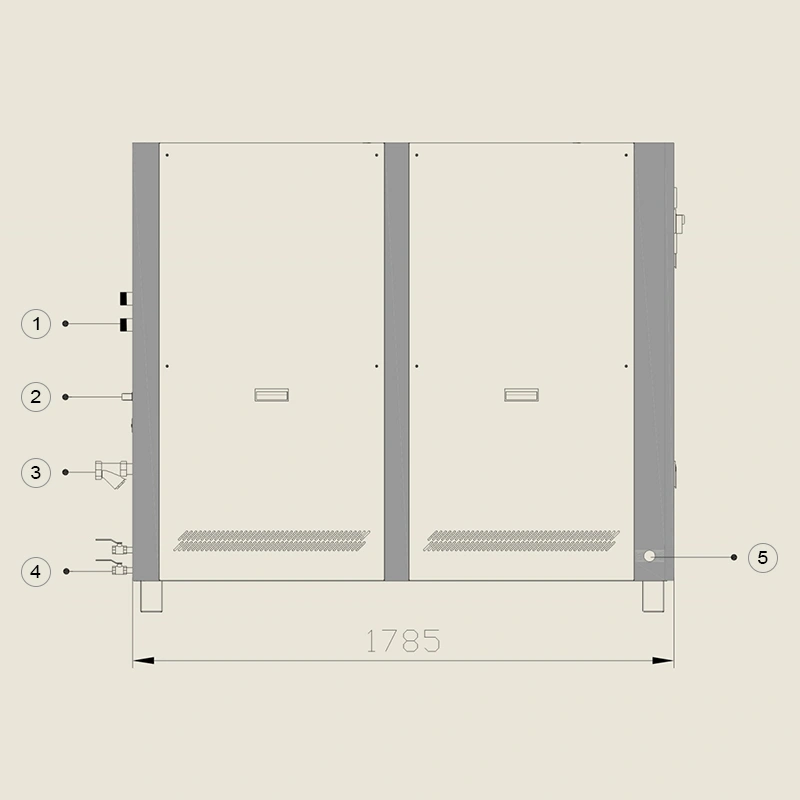

48.5 кВт ICW-15 Промышленный чиллер с водяным охлаждением
- Холодопроизводительность: 48.5 кВт
- Общая потребляемая мощность: 10.7 кВт
- Тип испарителя: кожухотрубный (оболочка из нержавеющей стали + медные трубы с внутренней резьбой)
- Напор насоса: 27 м
- Расход воды: 8.3 м³/ч
- Емкость водяного бака: 155 л
- Размер соединения труб: DN 40
- Вход/выход охлаждающей воды
- Решетка входа воздуха
- Вход/выход охлажденной воды
- Сливное отверстие
- Панель управления
- Панель управления
- Манометр высокого давления
- Манометр низкого давления
- Дверца для обслуживания
- Колеса

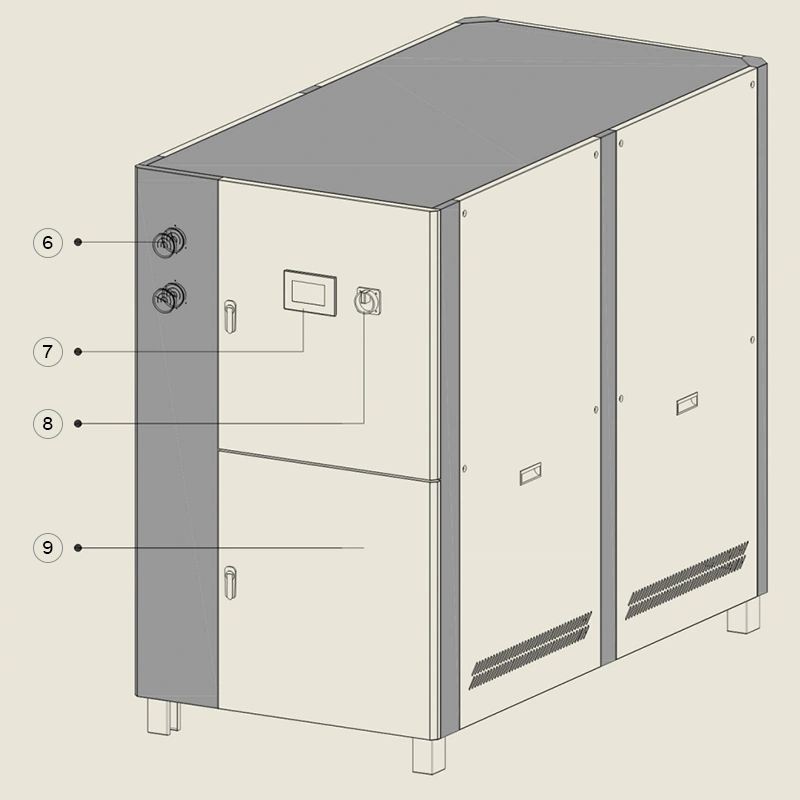

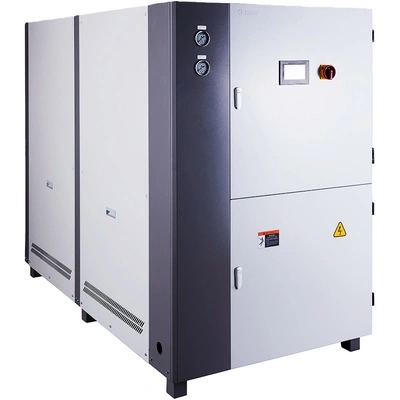

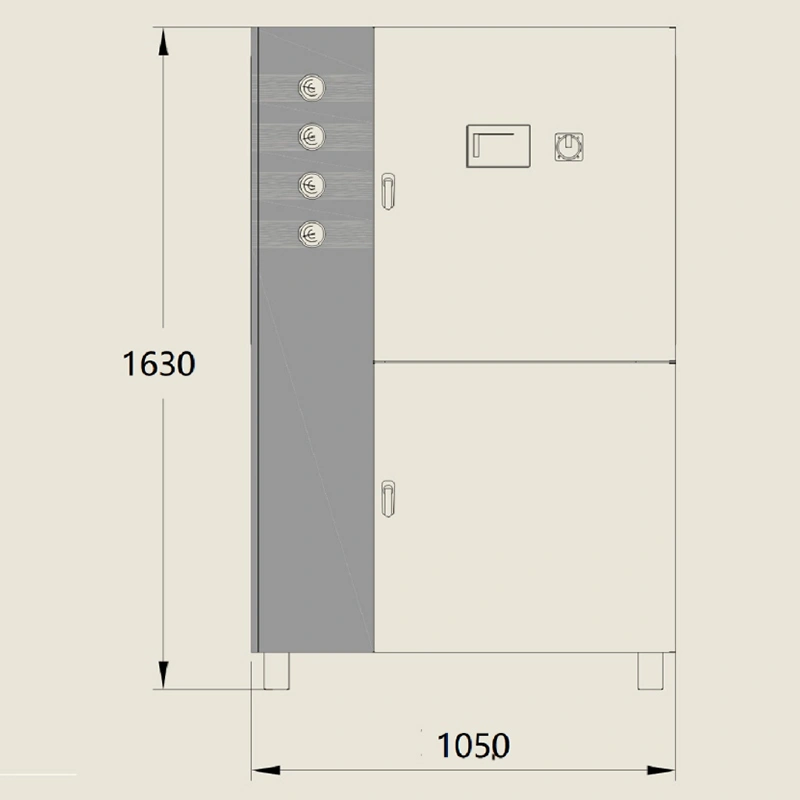

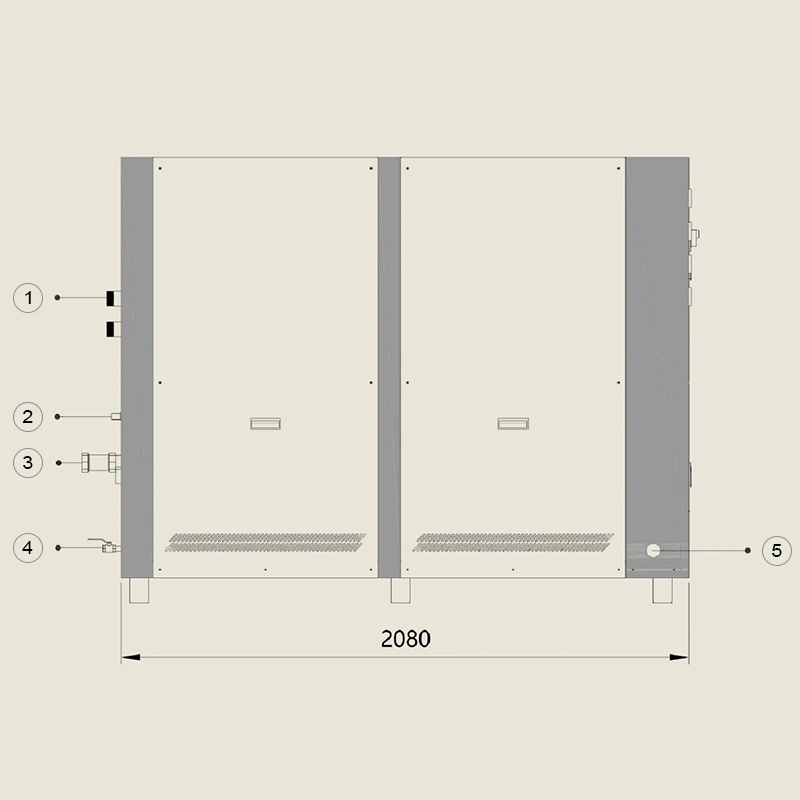

66.0 кВт ICW-20 Промышленный чиллер с водяным охлаждением
- Холодопроизводительность: 66.0 кВт
- Общая потребляемая мощность: 15.3 кВт
- Тип испарителя: кожухотрубный (оболочка из нержавеющей стали + медные трубы с внутренней резьбой)
- Напор насоса: 27 м
- Расход воды: 14.2 м³/ч
- Емкость водяного бака: 230 л
- Размер соединения труб: DN 50
- Вход/выход охлаждающей воды
- Решетка входа воздуха
- Вход/выход охлажденной воды
- Сливное отверстие
- Панель управления
- Манометр
- Панель управления
- Аварийный выключатель
- Дверца для обслуживания

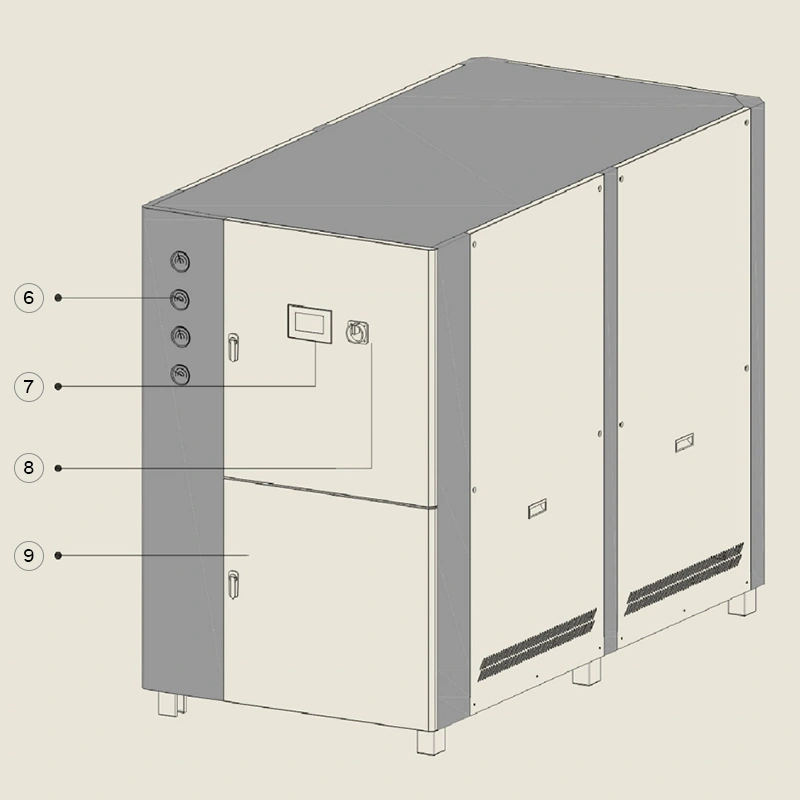

78.0 кВт ICW-25 Промышленный чиллер с водяным охлаждением
- Холодопроизводительность: 78.0 кВт
- Общая потребляемая мощность: 17.0 кВт
- Тип испарителя: кожухотрубный (оболочка из нержавеющей стали + медные трубы с внутренней резьбой)
- Напор насоса: 26 м
- Расход воды: 16.8 м³/ч
- Емкость водяного бака: 230 л
- Размер соединения труб: DN 50
- Вход/выход охлаждающей воды
- Решетка входа воздуха
- Вход/выход охлажденной воды
- Сливное отверстие
- Панель управления
- Манометр
- Панель управления
- Аварийный выключатель
- Дверца для обслуживания
96.0 кВт ICW-30 Промышленный чиллер с водяным охлаждением
- Холодопроизводительность: 96.0 кВт
- Общая потребляемая мощность: 22.4 кВт
- Тип испарителя: кожухотрубный (оболочка из нержавеющей стали + медные трубы с внутренней резьбой)
- Напор насоса: 24 м
- Расход воды: 20.6 м³/ч
- Емкость водяного бака: 230 л
- Размер соединения труб: DN 50
- Вход/выход охлаждающей воды
- Решетка входа воздуха
- Вход/выход охлажденной воды
- Сливное отверстие
- Панель управления
- Манометр
- Панель управления
- Аварийный выключатель
- Дверца для обслуживания

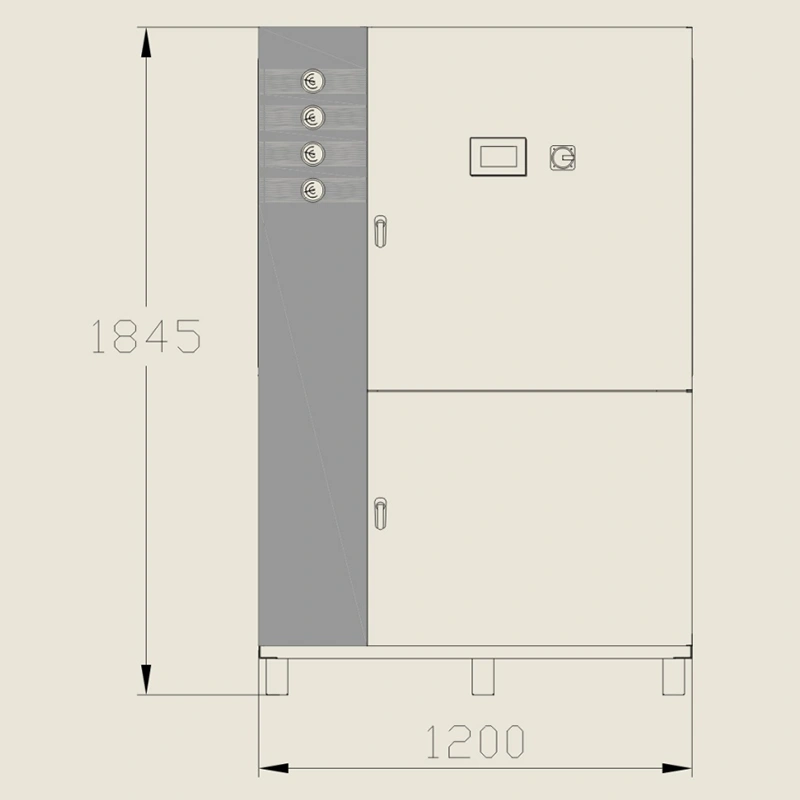

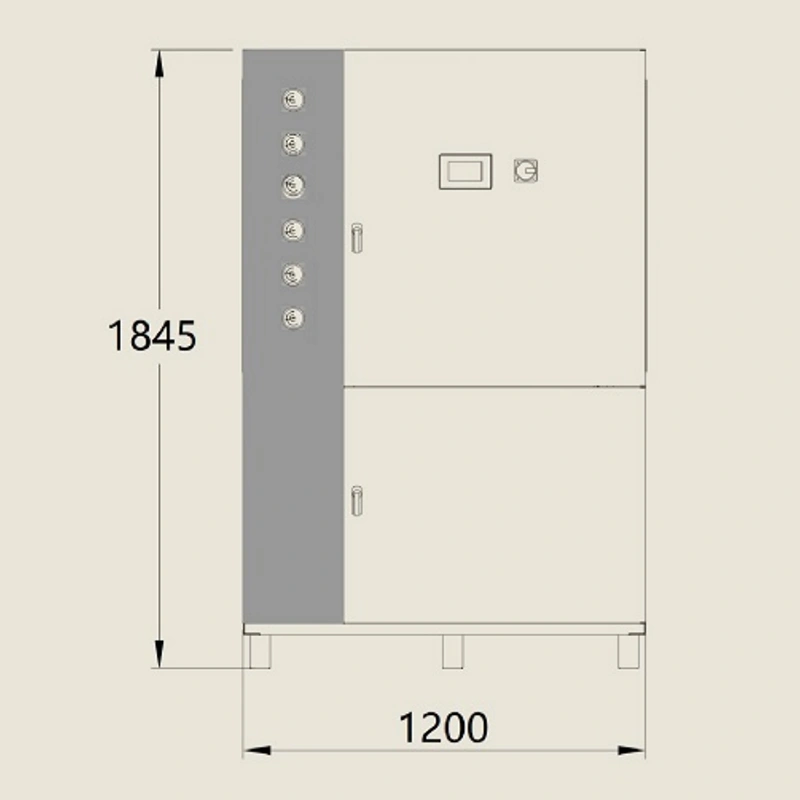

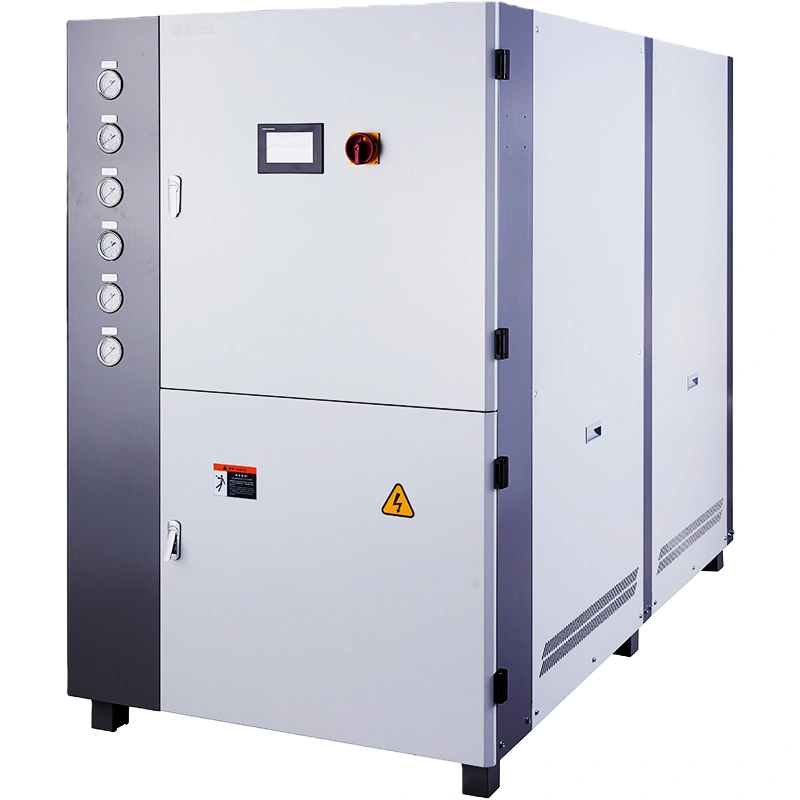

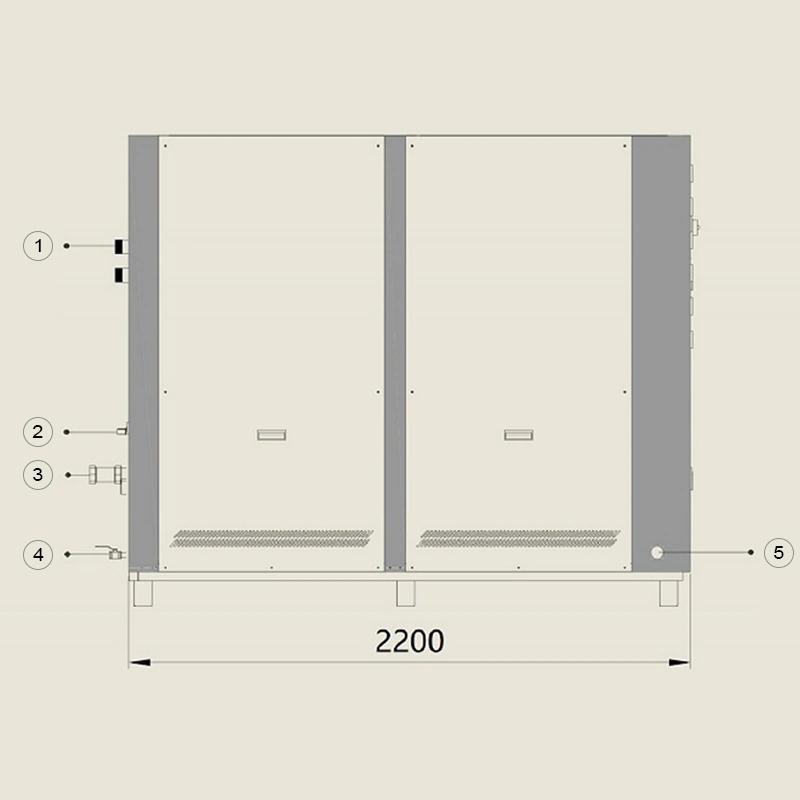

128.0 кВт ICW-40 Промышленный чиллер с водяным охлаждением
- Холодопроизводительность: 128.0 кВт
- Общая потребляемая мощность: 28.2 кВт
- Тип испарителя: кожухотрубный (оболочка из нержавеющей стали + медные трубы с внутренней резьбой)
- Напор насоса: 32 м
- Расход воды: 27.5 м³/ч
- Емкость водяного бака: 300 л
- Размер соединения труб: DN 50
- Вход/выход охлаждающей воды
- Решетка входа воздуха
- Вход/выход охлажденной воды
- Сливное отверстие
- Панель управления
- Манометр
- Панель управления
- Аварийный выключатель
- Дверца для обслуживания

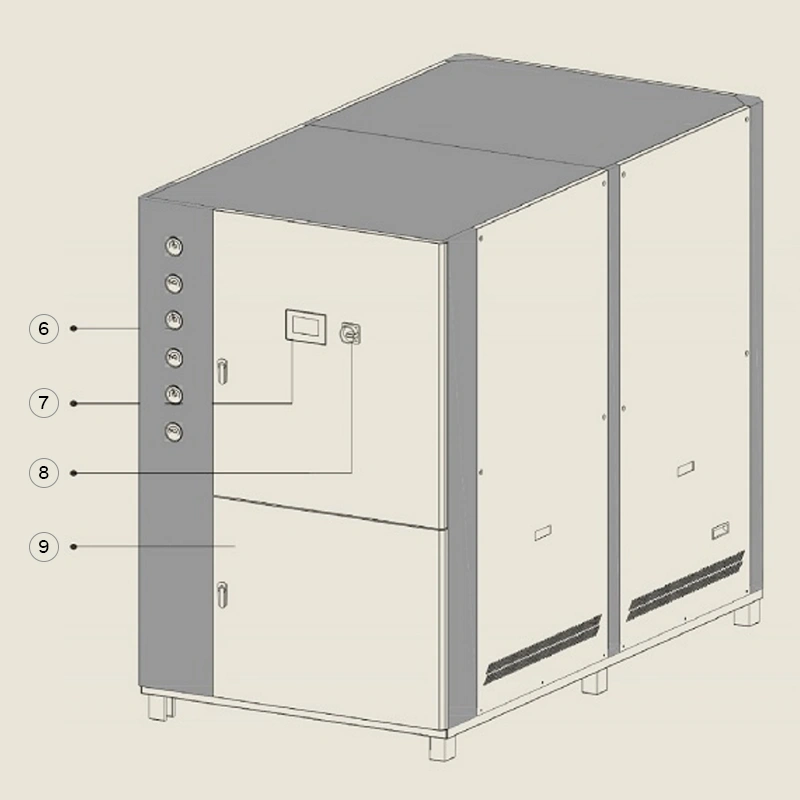

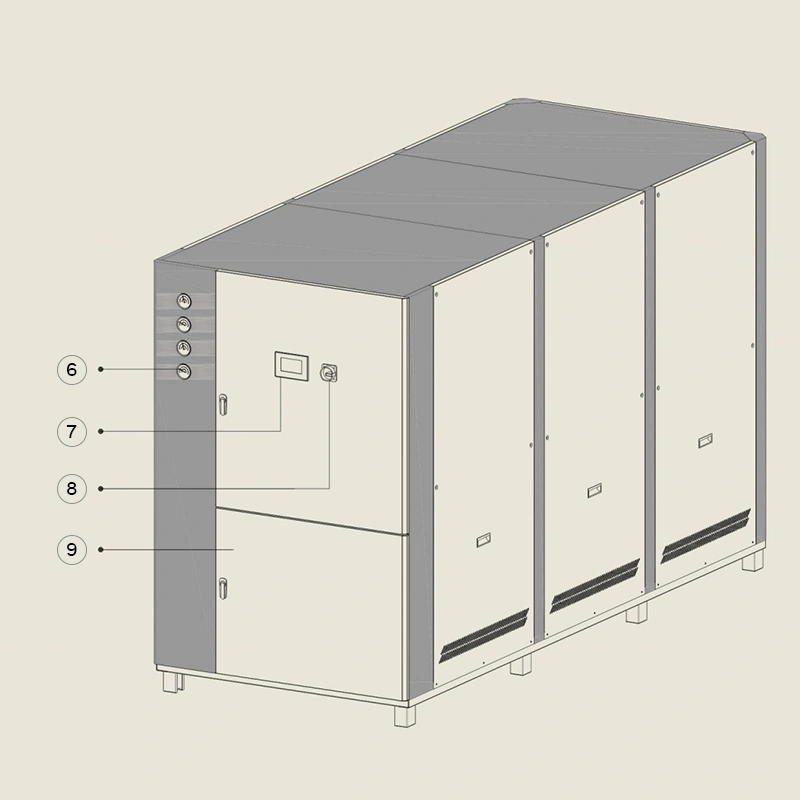

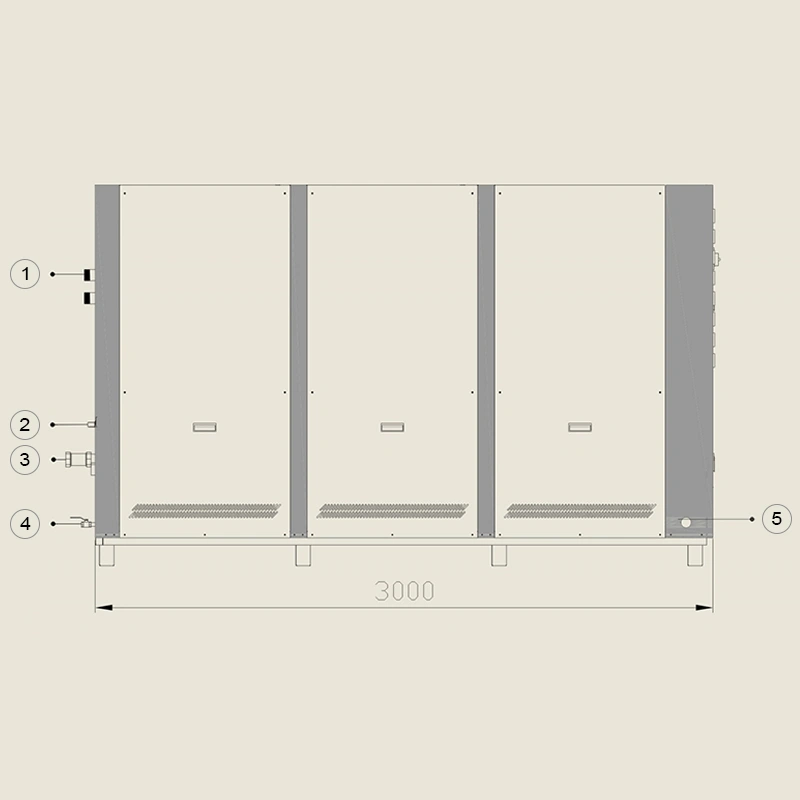

152.0 кВт ICW-50 Промышленный чиллер с водяным охлаждением
- Холодопроизводительность: 152.0 кВт
- Общая потребляемая мощность: 32.6 кВт
- Тип испарителя: кожухотрубный (оболочка из нержавеющей стали + медные трубы с внутренней резьбой)
- Напор насоса: 26 м
- Расход воды: 32.7 м³/ч
- Емкость водяного бака: 300 л
- Размер соединения труб: DN 65
- Вход/выход охлаждающей воды
- Решетка входа воздуха
- Вход/выход охлажденной воды
- Сливное отверстие
- Панель управления
- Манометр
- Панель управления
- Аварийный выключатель
- Дверца для обслуживания
| Модель |
|
|
|
|
|
|
|
||
| Холодопроизводительность | кВт | 9.9 | 16.5 | 19.6 | 26.5 | 33 | 38.5 | 48.5 | |
| 10³ ккал/ч | 8.5 | 14.2 | 16.8 | 22.8 | 28.4 | 33.1 | 41.7 | ||
| Электропитание | В/ф/Гц | 380/3/50 | |||||||
| Общая потребляемая мощность | кВт | 2.3 | 4 | 4.9 | 6.3 | 8 | 9.6 | 11.2 | |
| Номинальный ток | A | 6.7 | 8 | 9.5 | 13 | 16.3 | 19 | 21 | |
| Мощность компрессора | кВт | 1.9 | 3.4 | 4.1 | 5.5 | 7.2 | 8.4 | 10 | |
| Водяной насос | Мощность компрессора | кВт | 0.37 | 0.55 | 0.75 | 0.75 | 0.75 | 1.2 | 1.2 |
| Напор насоса | м | 24 | 28 | 32 | 28 | 25 | 29 | 27 | |
| Охлаждающая вода | Расход воды | м³/ч | 2.1 | 3.6 | 4.2 | 5.7 | 7.1 | 8.3 | 10.4 |
| Размер соединения труб | DN | 25 | 25 | 25 | 25 | 40 | 40 | 40 | |
| Охлажденная вода | Расход воды | м³/ч | 1.7 | 2.8 | 3.4 | 4.6 | 5.7 | 6.6 | 8.3 |
| Размер соединения труб | DN | 25 | 25 | 25 | 25 | 40 | 40 | 40 | |
| Емкость водяного бака | л | 60 | 70 | 70 | 100 | 135 | 135 | 155 | |
| Уровень шума | дБ(А) | 55 | 55 | 56 | 57 | 57 | 58 | 60 | |
| Вес | кг | 120 | 150 | 170 | 200 | 250 | 280 | 400 | |
| Габариты | Длина | мм | 680 | 750 | 750 | 1350 | 1510 | 1510 | 1785 |
| Ширина | мм | 680 | 750 | 750 | 680 | 750 | 750 | 915 | |
| Высота | мм | 1270 | 1390 | 1390 | 1270 | 1390 | 1390 | 1545 | |
| Модель |
|
|
|
|
|
|
|
||
| Холодопроизводительность | кВт | 66 | 78 | 96 | 128 | 152 | 182 | 240 | |
| 10³ ккал/ч | 56.8 | 67.1 | 82.6 | 110 | 130.7 | 156.5 | 206.4 | ||
| Электропитание | В/ф/Гц | 380/3/50 | |||||||
| Общая потребляемая мощность | кВт | 16.6 | 19 | 22.2 | 32 | 36.7 | 44 | 57.3 | |
| Номинальный ток | A | 34 | 38 | 42 | 59 | 67 | 83 | 105 | |
| Мощность компрессора | кВт | 14.4 | 16.8 | 20 | 28.4 | 33.2 | 40 | 49.8 | |
| Водяной насос | Мощность компрессора | кВт | 2.2 | 2.2 | 2.2 | 3.5 | 3.5 | 4 | 7.5 |
| Напор насоса | м | 27 | 26 | 24 | 32 | 26 | 22 | 20.5 | |
| Охлаждающая вода | Расход воды | м³/ч | 14.2 | 16.8 | 20.6 | 27.5 | 32.7 | 39.1 | 51.6 |
| Размер соединения труб | DN | 50 | 50 | 50 | 50 | 65 | 65 | 80 | |
| Охлажденная вода | Расход воды | м³/ч | 11.4 | 13.4 | 16.5 | 22 | 26.1 | 31.3 | 41.3 |
| Размер соединения труб | DN | 50 | 50 | 50 | 50 | 65 | 65 | 80 | |
| Емкость водяного бака | л | 230 | 230 | 230 | 300 | 300 | 300 | 400 | |
| Уровень шума | дБ(А) | 62 | 63 | 64 | 65 | 66 | 67 | 68 | |
| Вес | кг | 550 | 620 | 720 | 1030 | 1200 | 1330 | 1550 | |
| Габариты | Длина | мм | 2080 | 2080 | 2080 | 2200 | 3000 | 3000 | 3400 |
| Ширина | мм | 1050 | 1050 | 1050 | 1200 | 1200 | 1200 | 1200 | |
| Высота | мм | 1630 | 1630 | 1630 | 1845 | 1845 | 1845 | 1845 | |
По запросу возможны индивидуальные характеристики. Пожалуйста,
