1.6-168 кВ Чиллер с воздушным охлаждением
-
Модель: ICA-0.6~ICA-60
-
Холодопроизводительность: 1.6~168.0 кВт
-
Точность поддержания температуры: ±0.1/±0.5/±1.5℃
Промышленный чиллер с воздушным охлаждением использует окружающий воздух в качестве источника охлаждения. Он не требует установки градирни или специального машинно-компрессорного отделения. Отличается простотой установки, компактной конструкцией и эффективным использованием пространства и водных ресурсов. Чиллер Kansa обладает стабильной производительностью и точным контролем температуры, благодаря чему широко используется для регулирования температуры при литье под давлением, а также в химической промышленности, лазерном производстве и пищевой промышленности.
Схема
- Водяной фильтр
- Вход охлажденной воды
- Реле потока
- Испаритель
- Манометр
- Компрессор
- Вентилятор охлаждения
- Конденсатор
- Манометр
- Фильтр-осушитель
- Расширительный клапан
- Подвод воды
- Датчик уровня воды
- Сенсор
- Бак
- Выход охлажденной воды
- Насос
Характеристики
Модель
| Модель |
|
|
|
|
|
|
|
|
||
| Холодопроизводительность | кВт | 1.6 | 2.7 | 5.2 | 9.1 | 15 | 18 | 23 | 29.5 | |
| 10³ ккал/ч | 1.4 | 2.3 | 4.5 | 7.8 | 12.9 | 15.5 | 19.8 | 25.4 | ||
| Электропитание | В/ф/Гц | 220/1/50 | 380/3/50 | |||||||
| Общая потребляемая мощность | кВт | 0.9 | 1.2 | 2.2 | 2.9 | 5.3 | 6.5 | 8.4 | 10.5 | |
| Номинальный ток | A | 4.6 | 5.9 | 11.3 | 8.2 | 11.7 | 12.2 | 20 | 23.4 | |
| Компрессор | Тип | роторный | спиральный | |||||||
| Мощность компрессора | кВт | 0.5 | 0.8 | 1.6 | 2.3 | 4.2 | 5.1 | 6.9 | 8.7 | |
| Водяной насос | Мощность компрессора | кВт | 0.25 | 0.25 | 0.37 | 0.37 | 0.55 | 0.75 | 0.75 | 0.75 |
| Напор насоса | м | 36 | 34 | 26 | 24 | 28 | 33 | 30 | 27 | |
| Расход воды | м³/ч | 0.28 | 0.46 | 0.89 | 1.6 | 2.6 | 3.1 | 4 | 5.1 | |
| л/мин | 4.6 | 7.7 | 14.8 | 26.7 | 43.3 | 51.7 | 66 | 85 | ||
| Емкость водяного бака | л | 12 | 20 | 35 | 60 | 70 | 70 | 100 | 135 | |
| Размер соединения труб | DN | 15 | 20 | 25 | 40 | |||||
| Защита безопасности | защита от высокого/низкого давления, перегрузки, замерзания/перегрева, отсутствия потока, функция задержки | |||||||||
| Уровень шума | дБ(А) | 56 | 58 | 58 | 60 | 61 | 62 | 64 | 65 | |
| Вес | кг | 50 | 68 | 108 | 140 | 185 | 210 | 260 | 310 | |
| Габариты | Длина | мм | 420 | 500 | 600 | 680 | 750 | 750 | 1350 | 1510 |
| Ширина | мм | 420 | 500 | 600 | 680 | 750 | 750 | 680 | 750 | |
| Высота | мм | 815 | 950 | 1160 | 1360 | 1480 | 1480 | 1360 | 1480 | |
| Модель |
|
|
|
|
|
|
|
|
||
| Холодопроизводительность | кВт | 35 | 44 | 58.5 | 69 | 86 | 116 | 140 | 168 | |
| 10³ ккал/ч | 30.1 | 37.8 | 50.3 | 59.3 | 74.1 | 100 | 120 | 145 | ||
| Электропитание | В/ф/Гц | 380/3/50 | ||||||||
| Общая потребляемая мощность | кВт | 12.5 | 15 | 21.1 | 24 | 30 | 41.3 | 48 | 58.5 | |
| Номинальный ток | A | 24 | 27.7 | 41.7 | 46.7 | 57 | 76 | 88 | 110 | |
| Компрессор | Тип | спиральный | ||||||||
| Мощность компрессора | кВт | 10.1 | 12.5 | 17.4 | 20.2 | 25 | 34.8 | 40.6 | 50 | |
| Водяной насос | Мощность компрессора | кВт | 1.2 | 1.2 | 2.2 | 2.2 | 2.2 | 3.5 | 3.5 | 4 |
| Напор насоса | м | 29 | 27 | 27 | 26 | 25 | 34 | 29 | 25 | |
| Расход воды | м³/ч | 6 | 7.6 | 10 | 11.8 | 14.8 | 20 | 24 | 28.9 | |
| л/мин | 100 | 127 | 167 | 197 | 247 | 333 | 400 | 480 | ||
| Емкость водяного бака | л | 135 | 155 | 230 | 230 | 230 | 300 | 300 | 300 | |
| Размер соединения труб | DN | 40 | 50 | 65 | ||||||
| Защита безопасности | защита от высокого/низкого давления, перегрузки, замерзания/перегрева, отсутствия потока, функция задержки | |||||||||
| Уровень шума | дБ(А) | 65 | 66 | 67 | 68 | 68 | 69 | 69 | 69 | |
| Вес | кг | 340 | 415 | 620 | 670 | 780 | 1100 | 1300 | 1500 | |
| Габариты | Длина | мм | 1510 | 1785 | 2080 | 2080 | 2080 | 2200 | 3000 | 3400 |
| Ширина | мм | 750 | 915 | 1050 | 1050 | 1050 | 1200 | 1200 | 1200 | |
| Высота | мм | 1480 | 1630 | 1820 | 1820 | 1910 | 2135 | 2120 | 2135 | |
По запросу возможны индивидуальные характеристики. Пожалуйста,

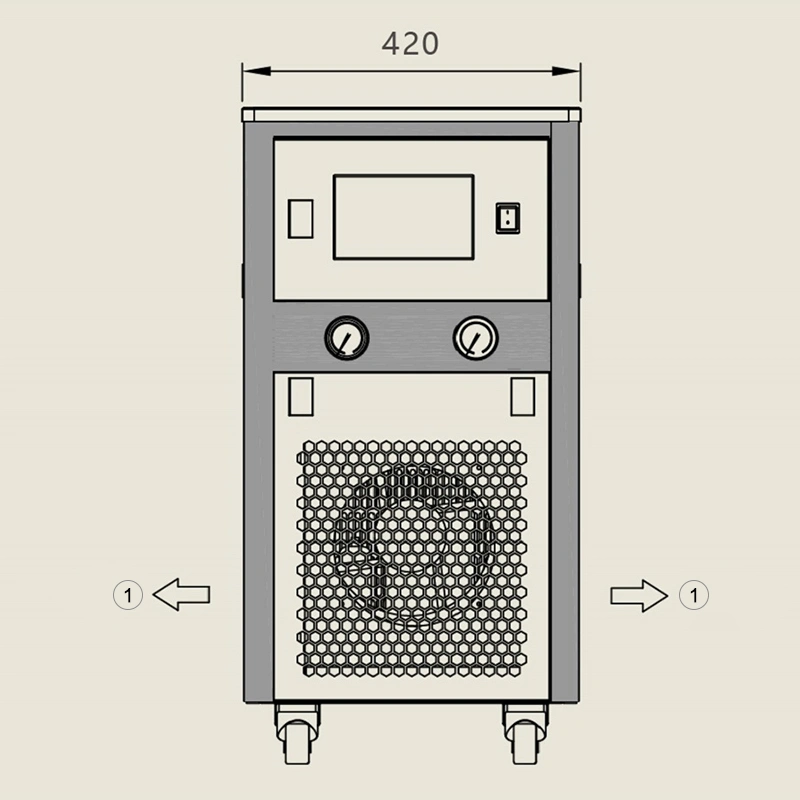

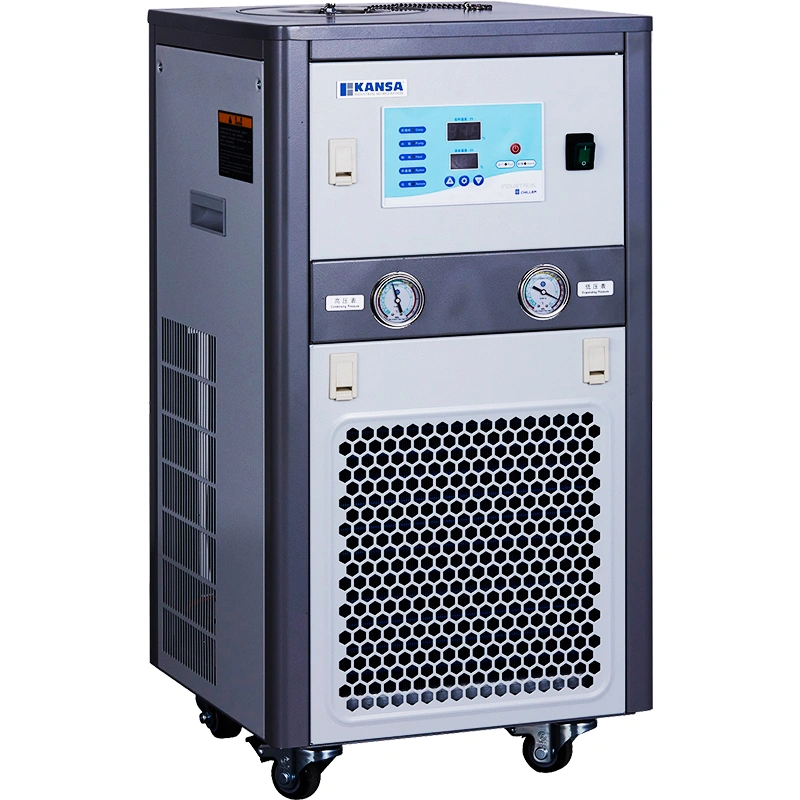

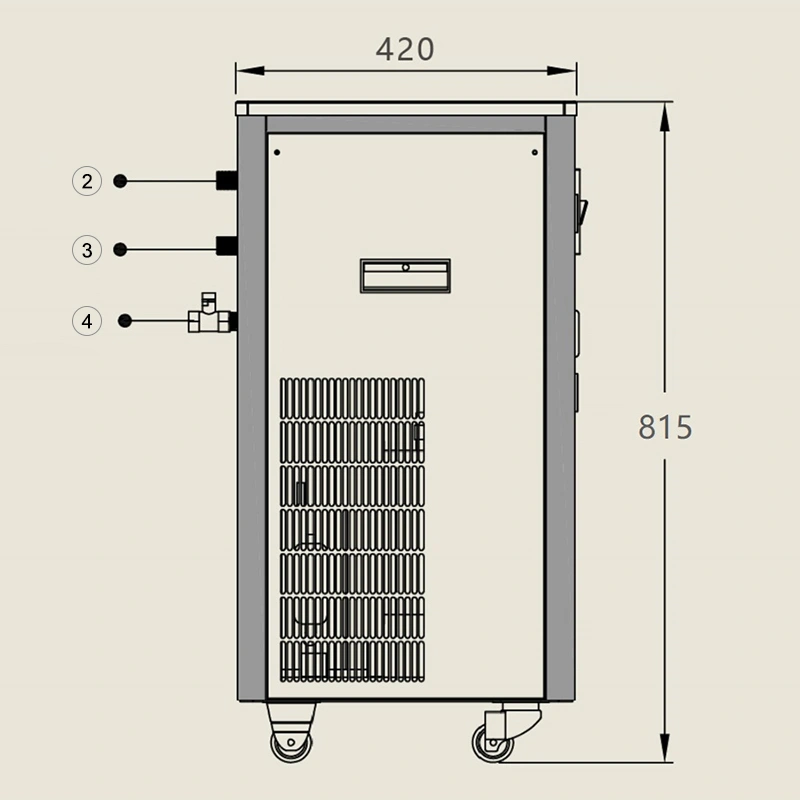

1.6 кВт ICA-0.6 Промышленный чиллер с воздушным охлаждением
- Холодопроизводительность: 1.6 кВт
- Общая потребляемая мощность: 0.8 кВт
- Тип испарителя: катушка из нержавеющей стали
- Напор насоса: 36 м
- Расход воды: 0.28 м³/ч
- Емкость водяного бака: 12 л
- Размер соединения труб: DN 15

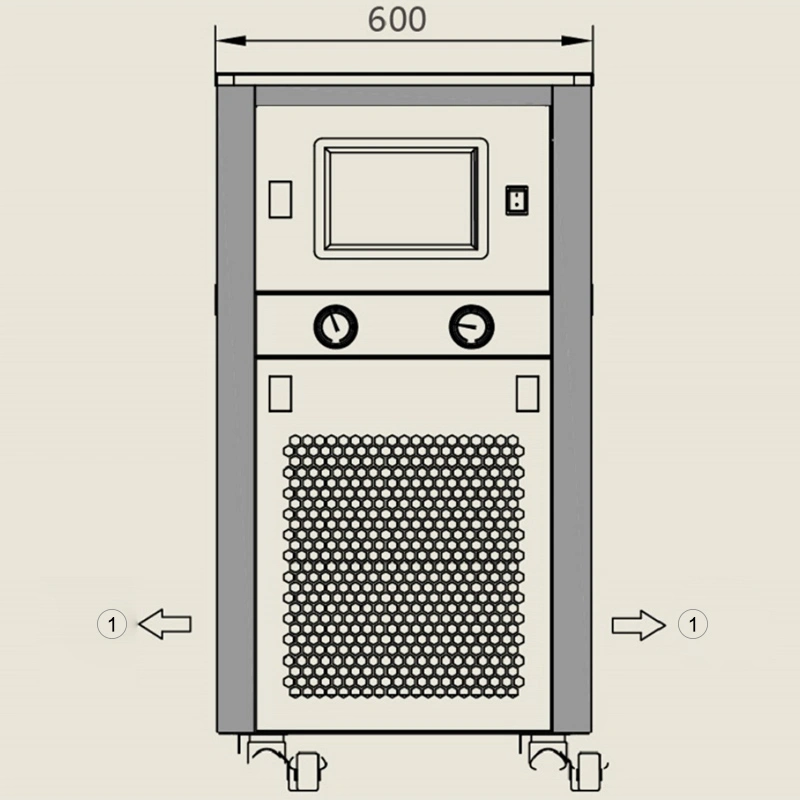

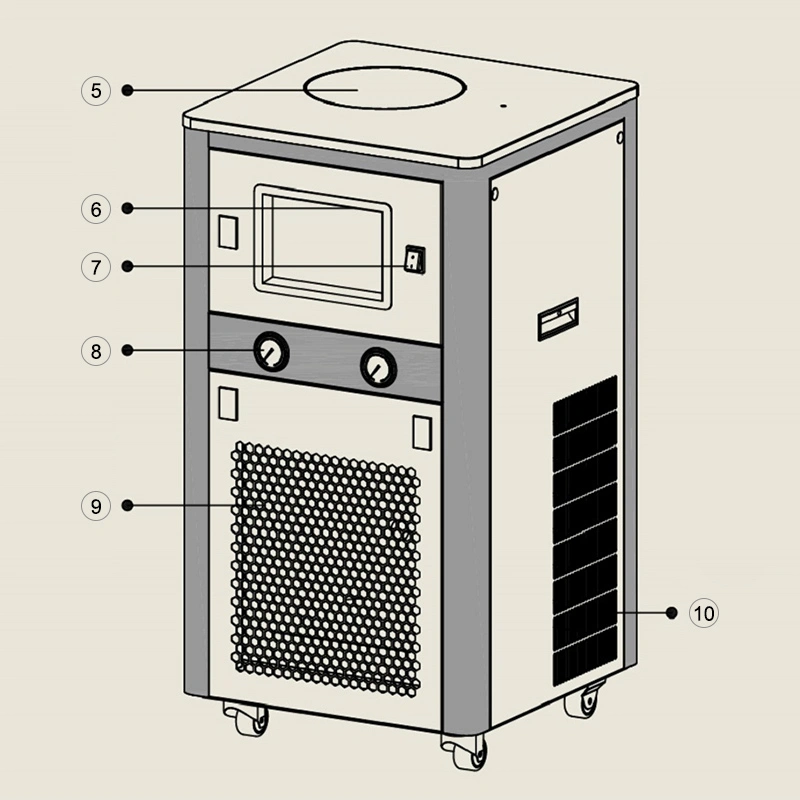

- Вход охлажденного воздуха
- Вход охлажденной воды
- Выход охлажденной воды
- Сливное отверстие
- Отверстие для заливки воды
- Панель управления
- Выключатель питания
- Манометр
- Вход воздуха в конденсатор
- Выход воздуха из конденсатора

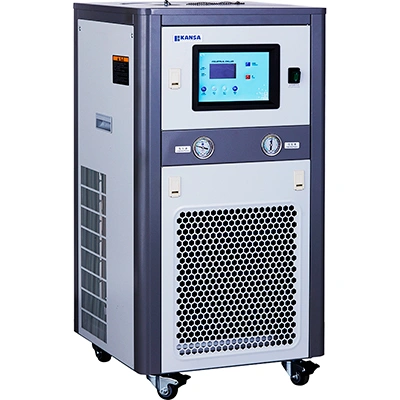

2.7 кВт ICA-1 Промышленный чиллер с воздушным охлаждением
- Холодопроизводительность: 2.7 кВт
- Общая потребляемая мощность: 1.1 кВт
- Тип испарителя: катушка из нержавеющей стали
- Напор насоса: 34 м
- Расход воды: 0.46 м³/ч
- Емкость водяного бака: 20 л
- Размер соединения труб: DN 15

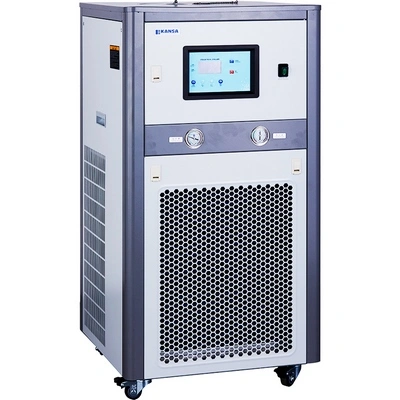

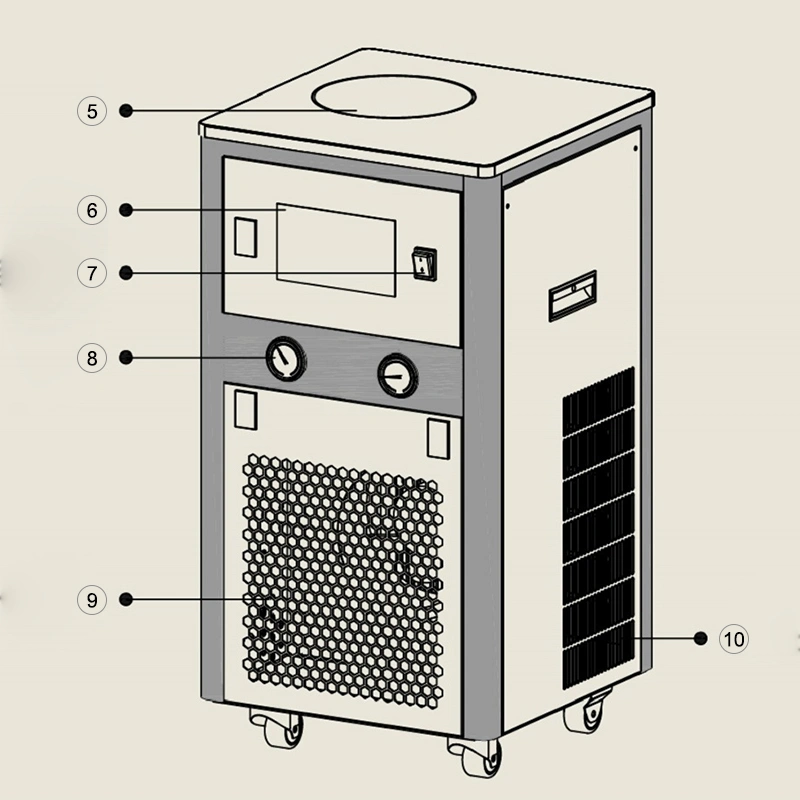

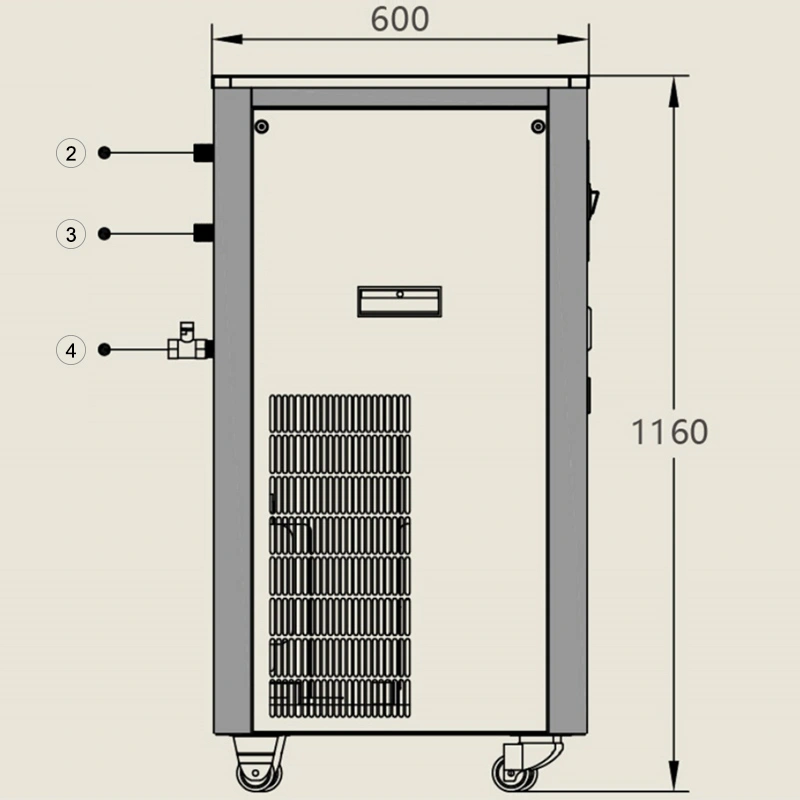

5.2 кВт ICA-2 Промышленный чиллер с воздушным охлаждением
- Холодопроизводительность: 5.2 кВТ
- Общая потребляемая мощность: 2.2 кВТ
- Тип испарителя: катушка из нержавеющей стали
- Напор насоса: 26 м
- Расход воды: 0.89 м³/ч
- Емкость водяного бака: 35 л
- Размер соединения труб: DN 20
- Вход охлажденного воздуха
- Вход охлажденной воды
- Выход охлажденной воды
- Сливное отверстие
- Решетка входа воздуха
- Панель управления
- Выключатель питания
- Манометр
- Вход воздуха в конденсатор
- Выход воздуха из конденсатора

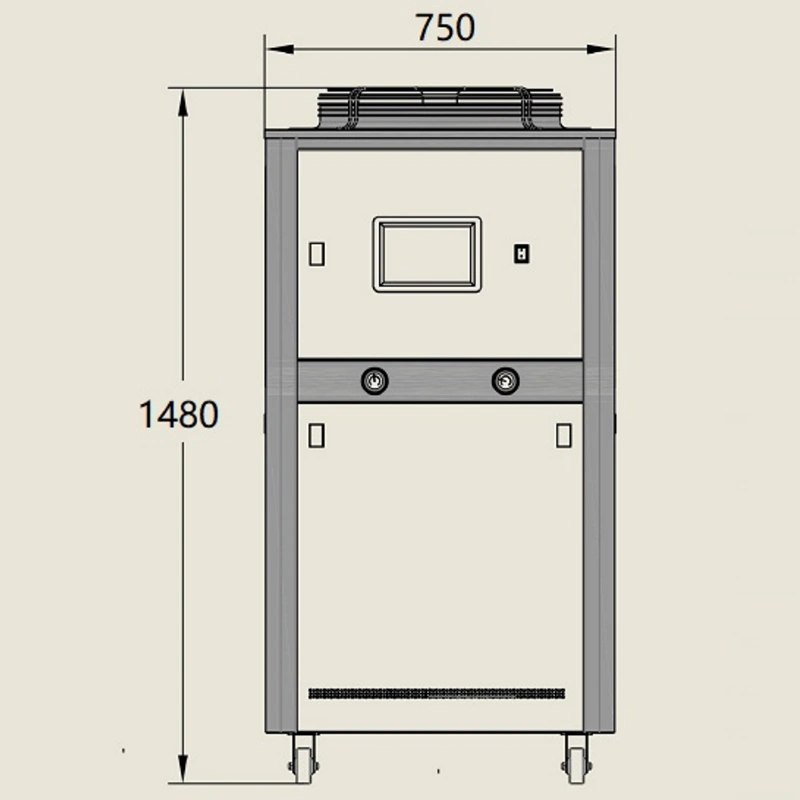

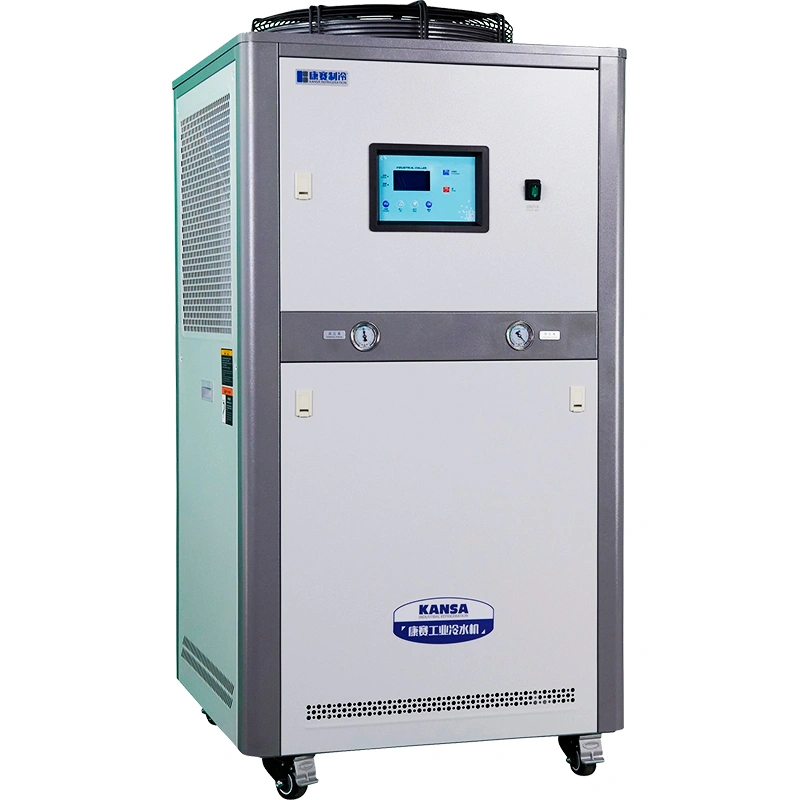

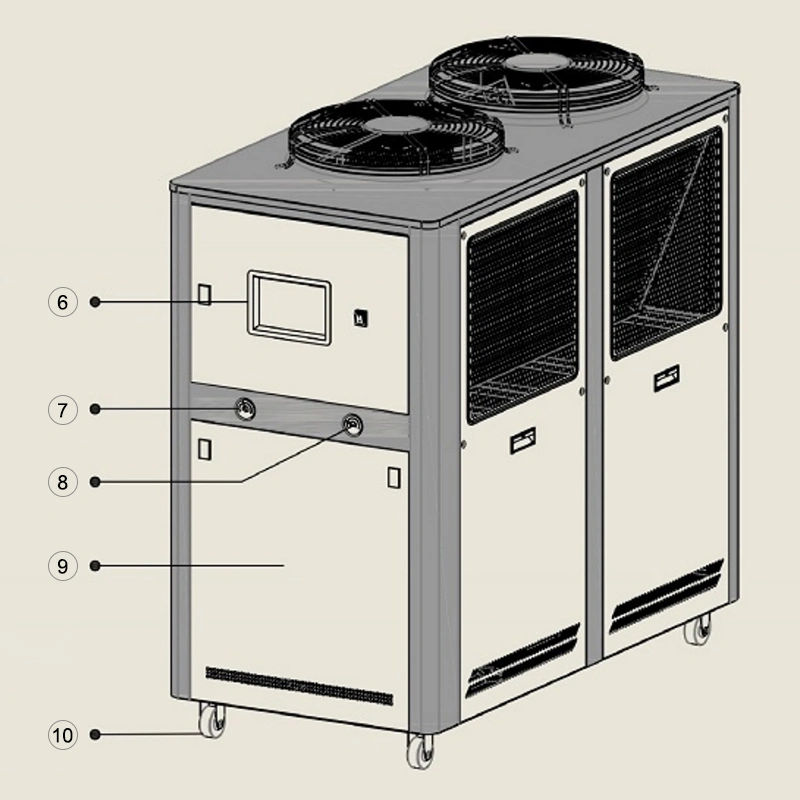

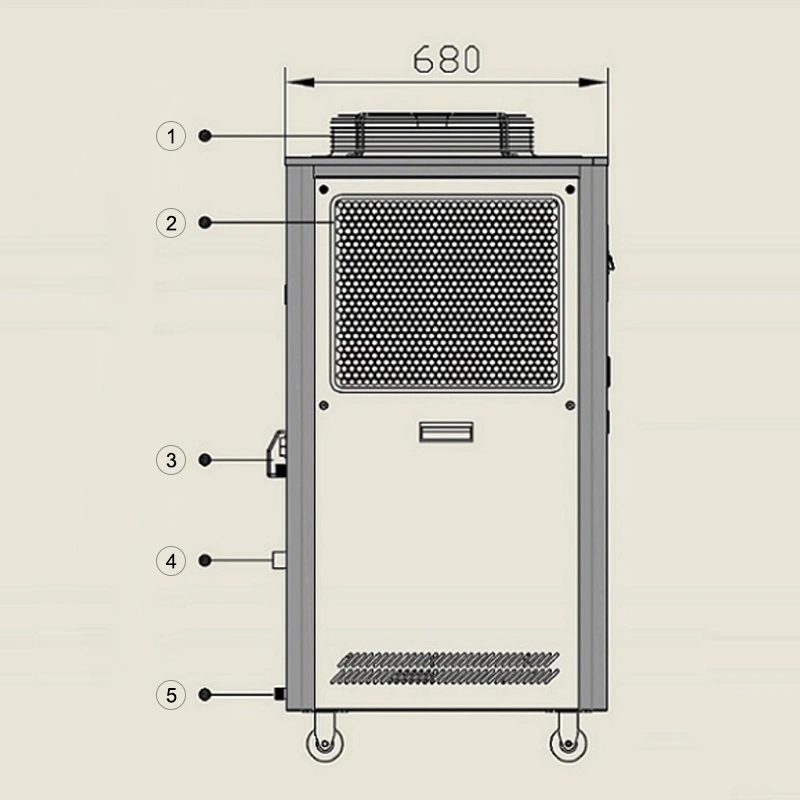

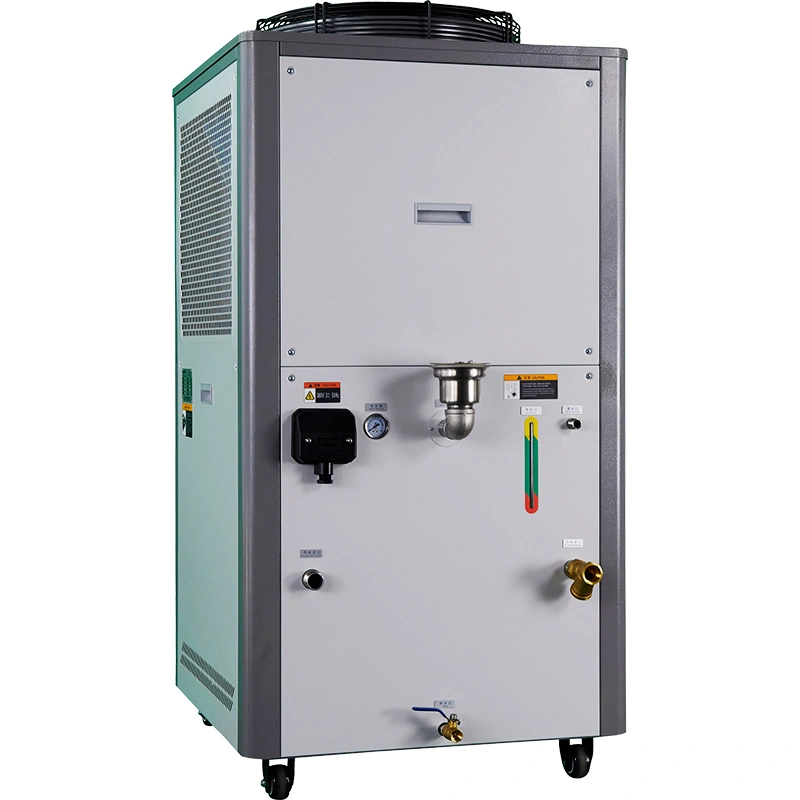

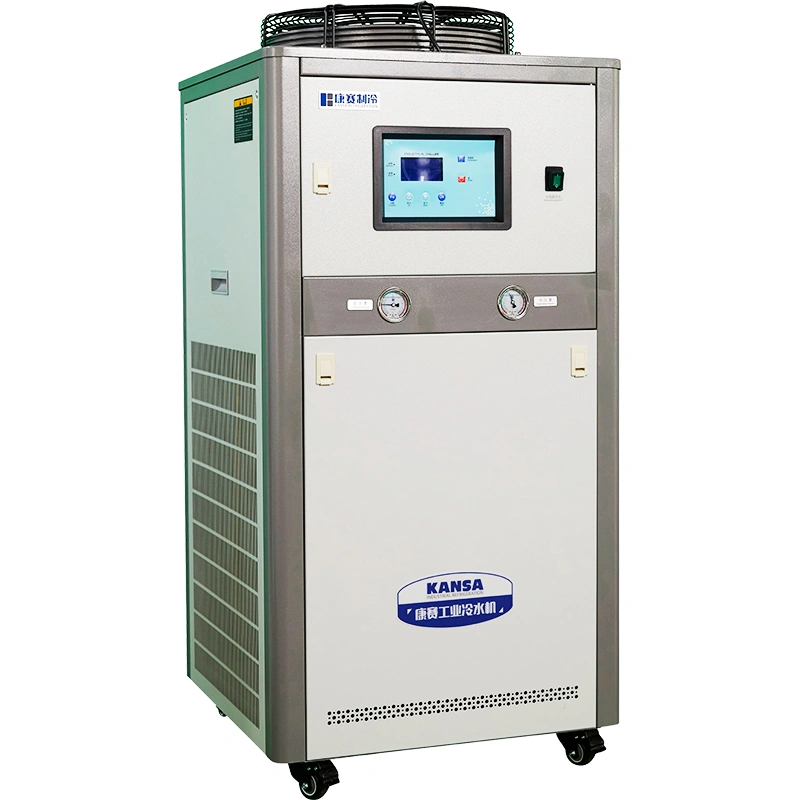

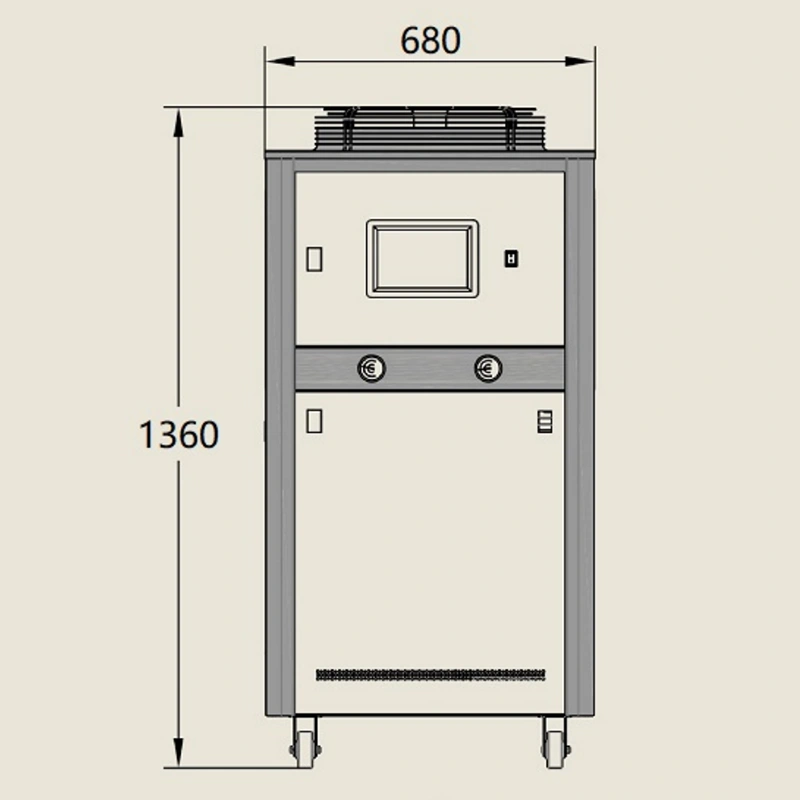

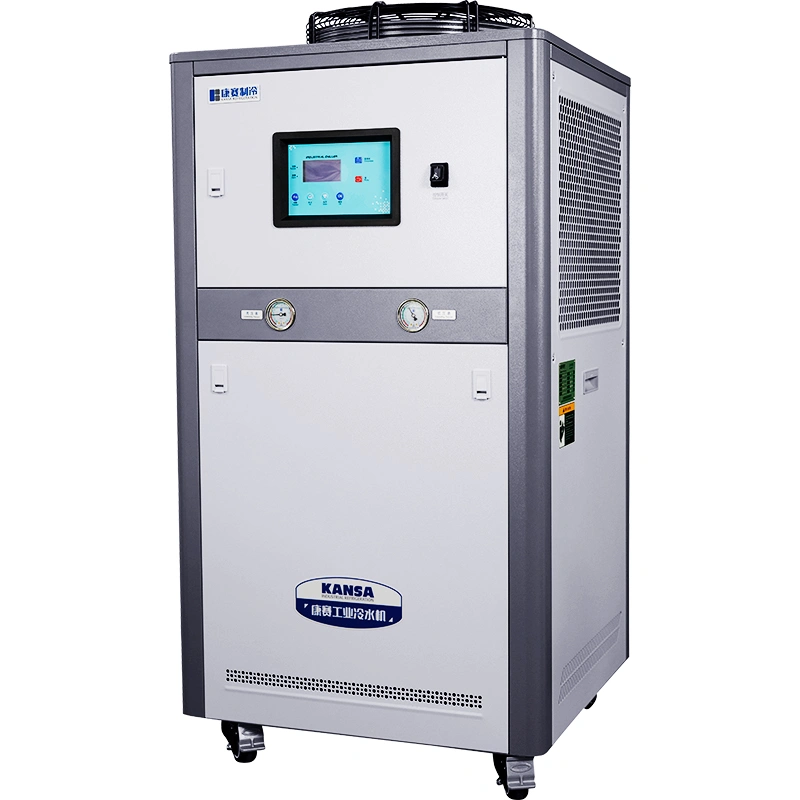

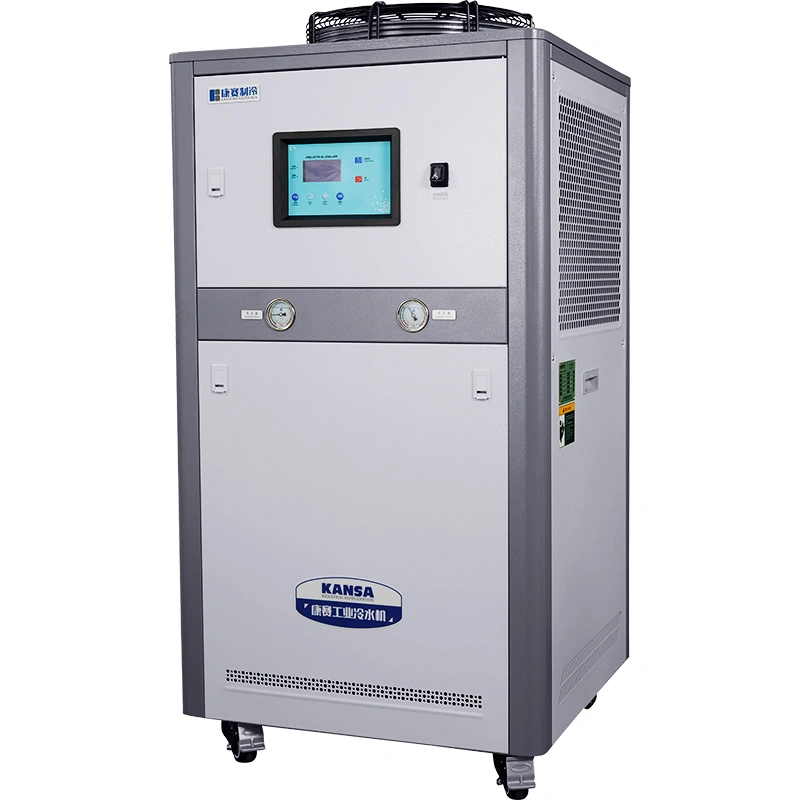

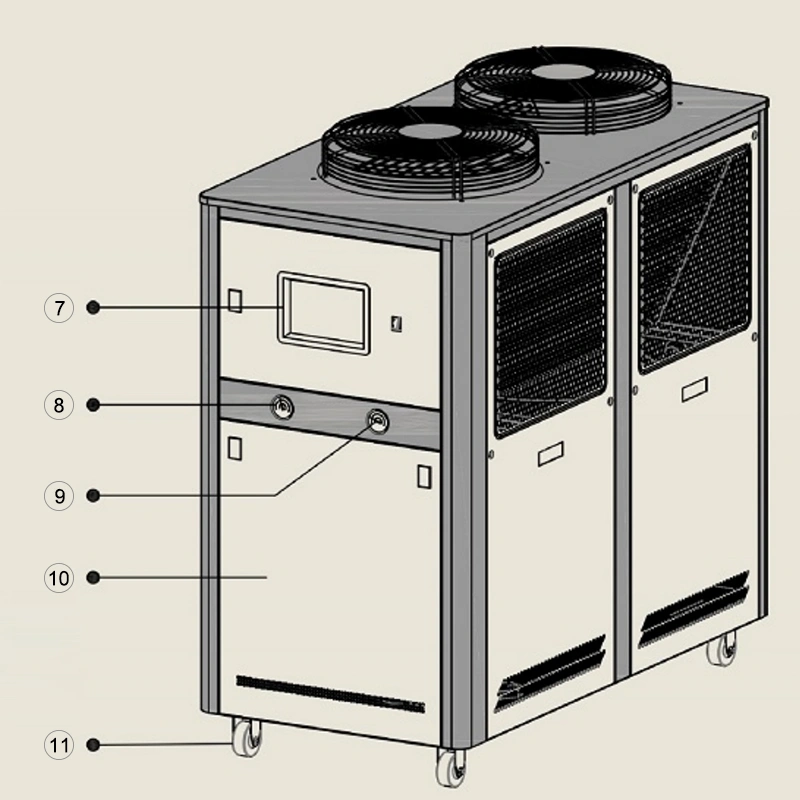

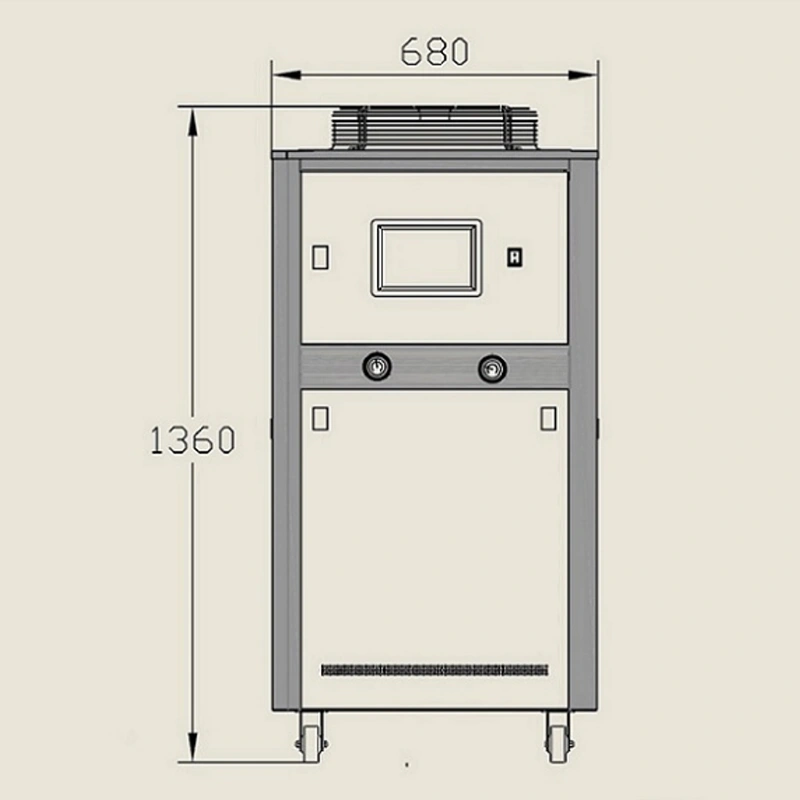

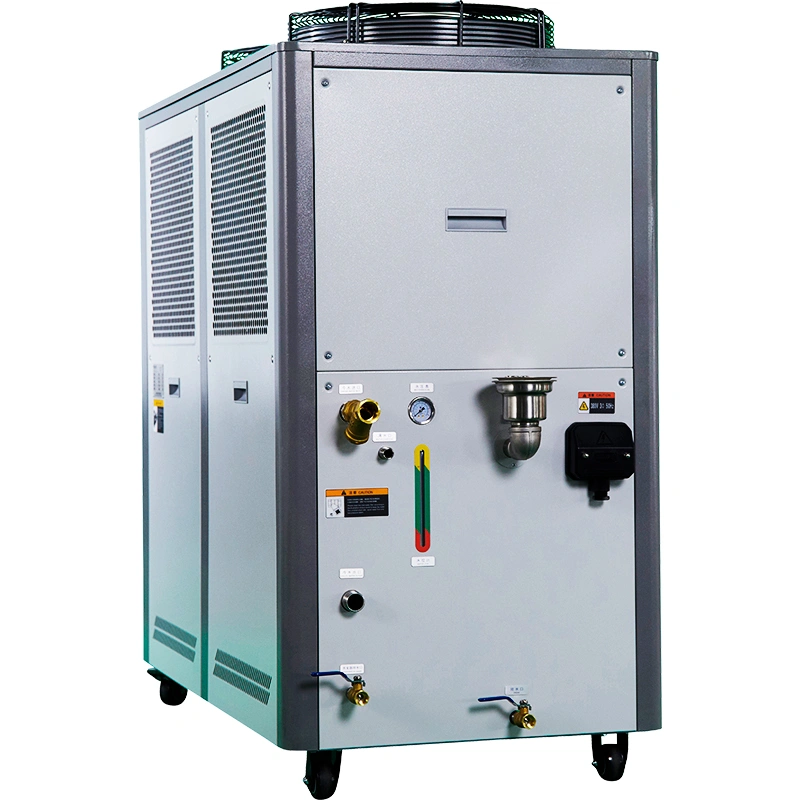

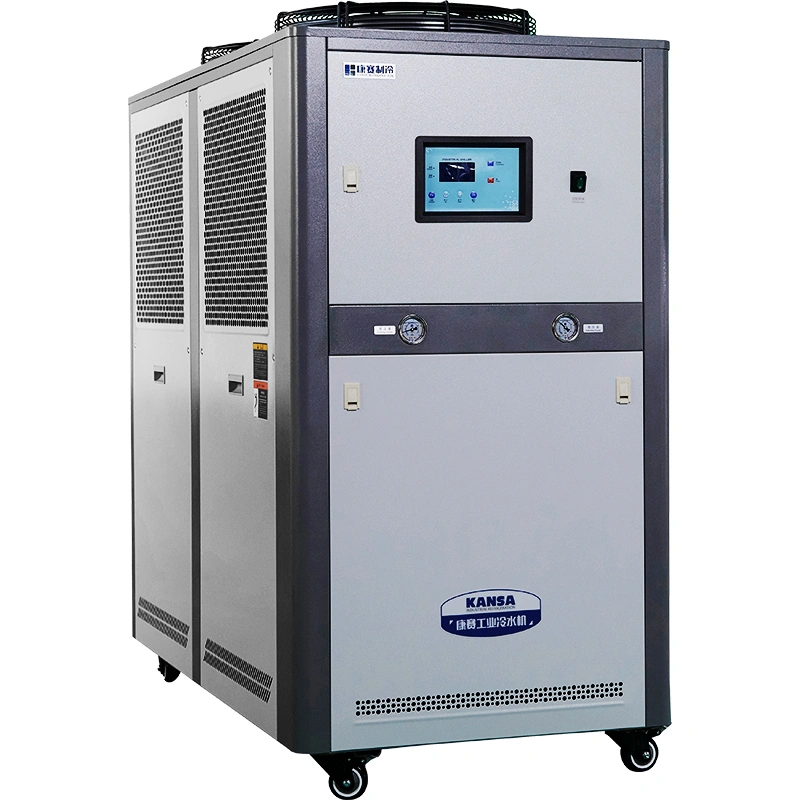

9.1 кВт ICA-3 Промышленный чиллер с воздушным охлаждением
- Холодопроизводительность: 9.1 кВт
- Общая потребляемая мощность: 2.9 кВт
- Тип испарителя: катушка из нержавеющей стали
- Напор насоса: 24 м
- Расход воды: 1.6 м³/ч
- Емкость водяного бака: 60 л
- Размер соединения труб: DN 25

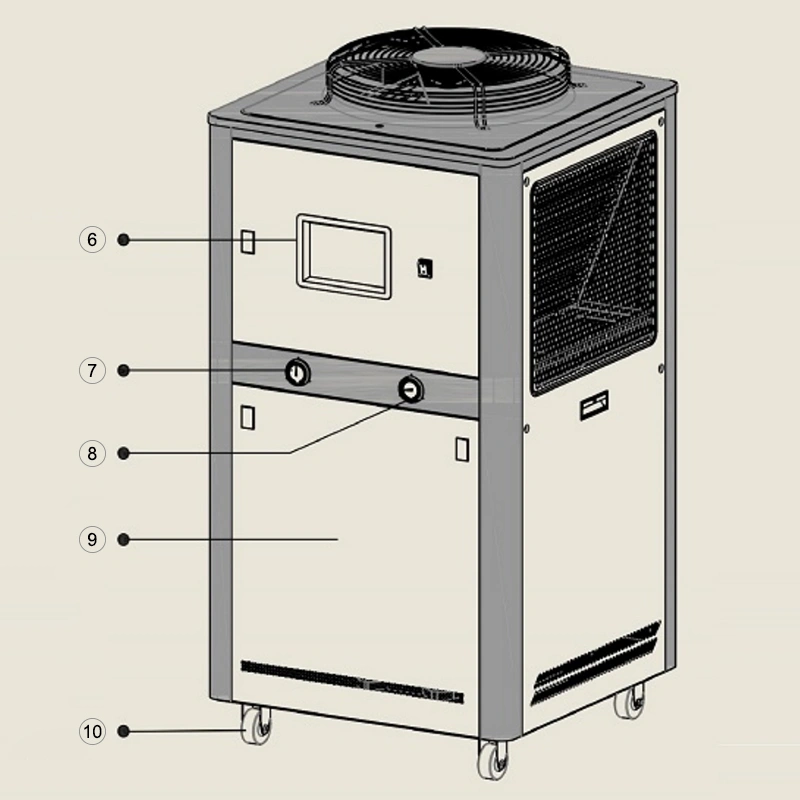

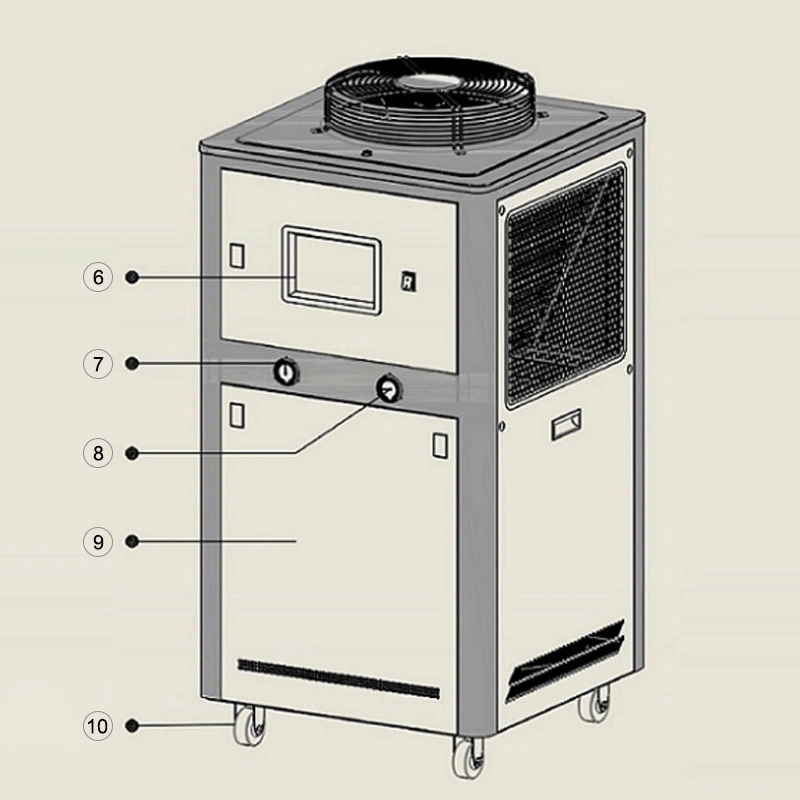

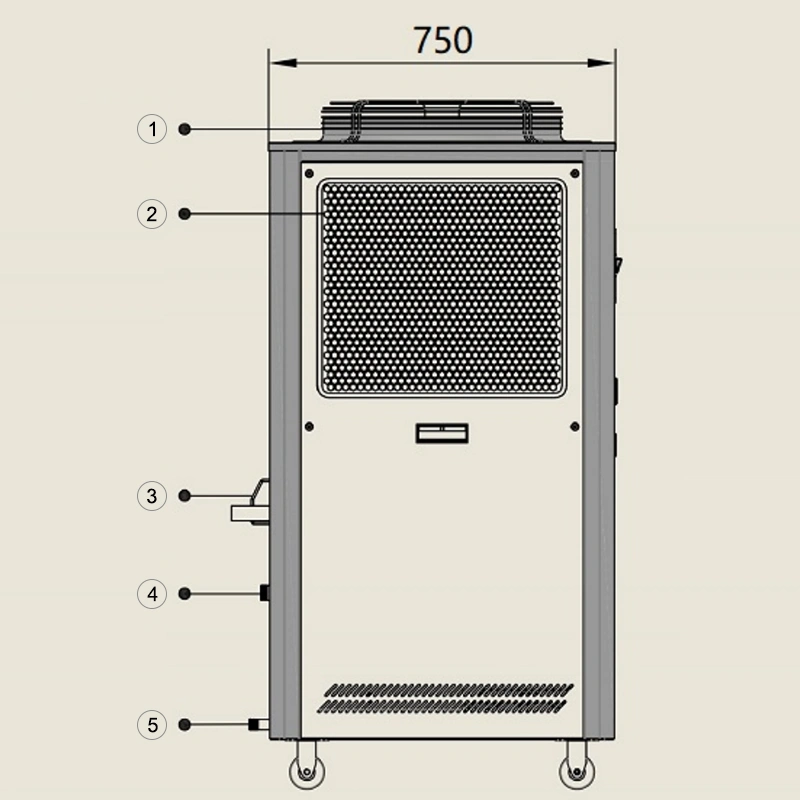

- Охлаждающий вентилятор
- Решетка воздухозаборника
- Электрическая соединительная коробка
- Вход/выход охлажденной воды
- Сливное отверстие
- Панель управления
- Манометр высокого давления
- Манометр низкого давления
- Дверца для обслуживания
- Колеса

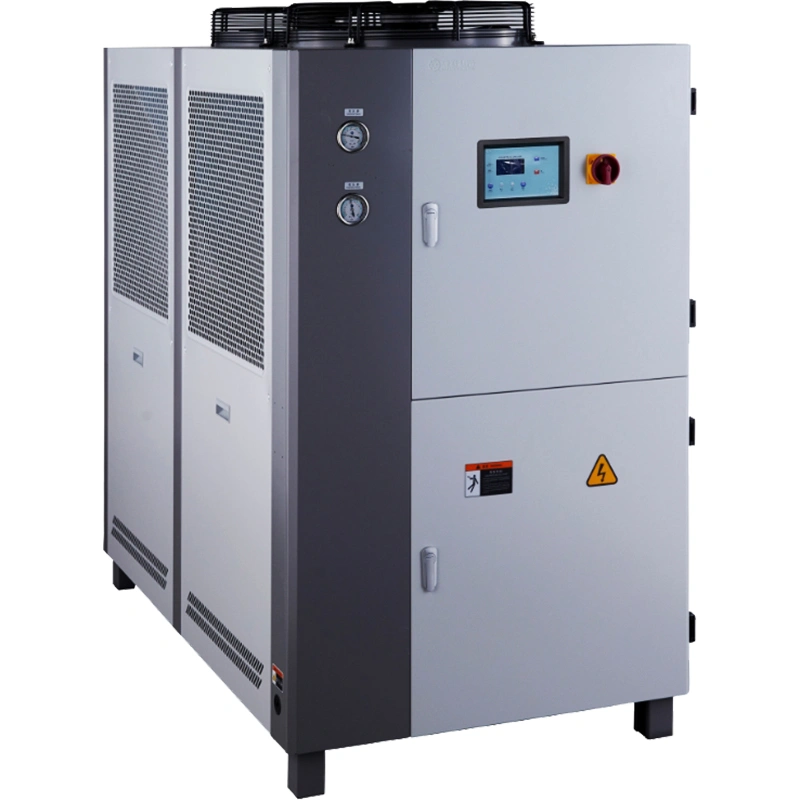

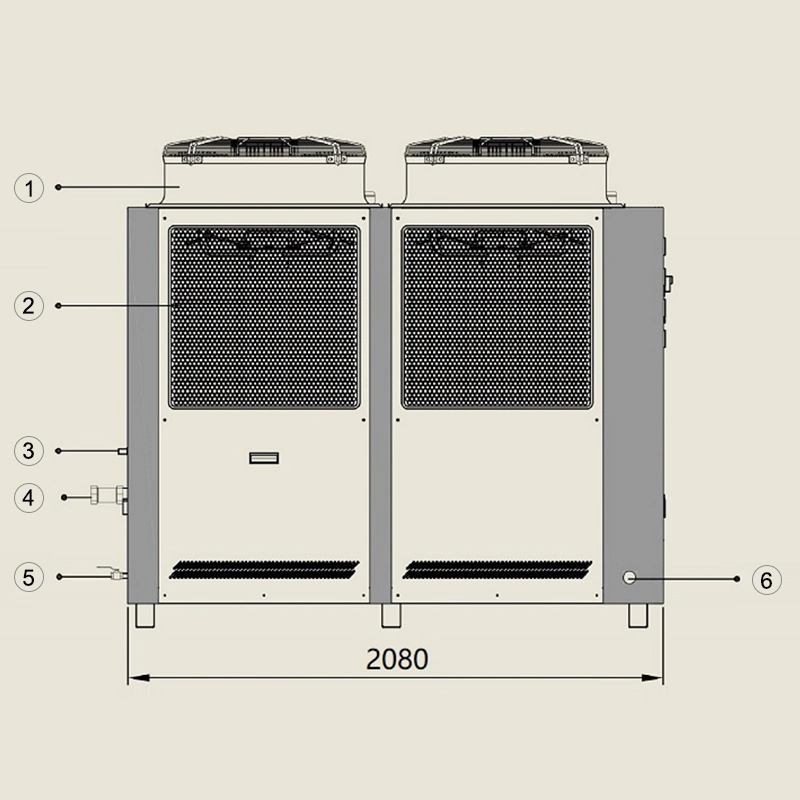

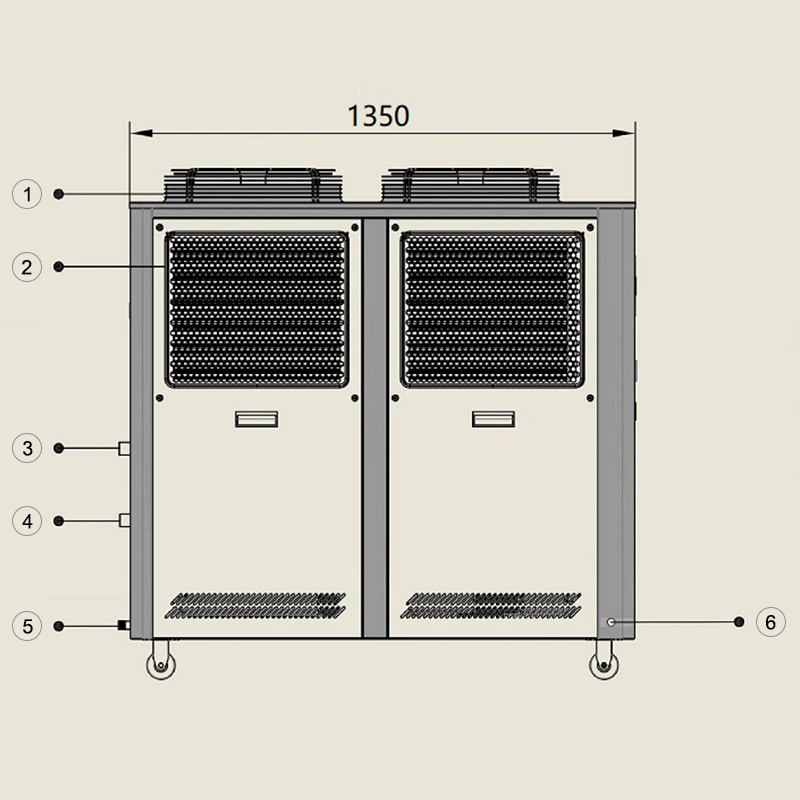

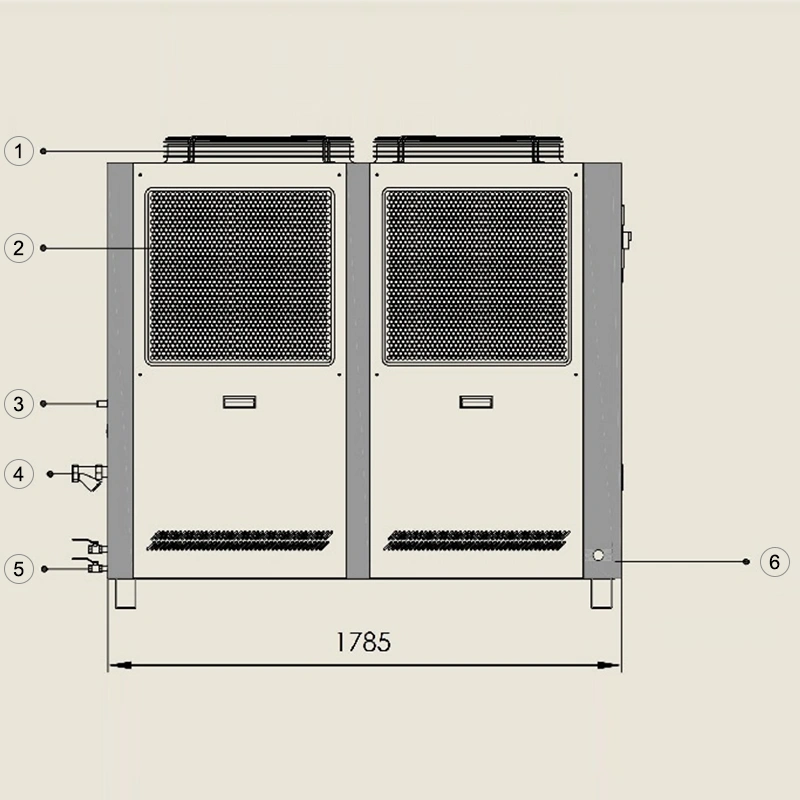

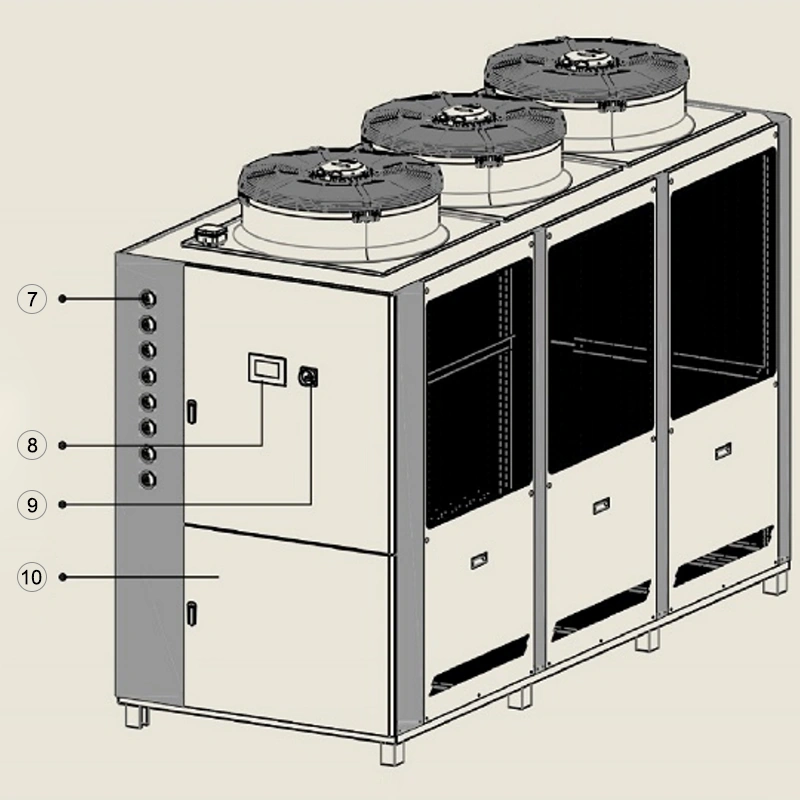

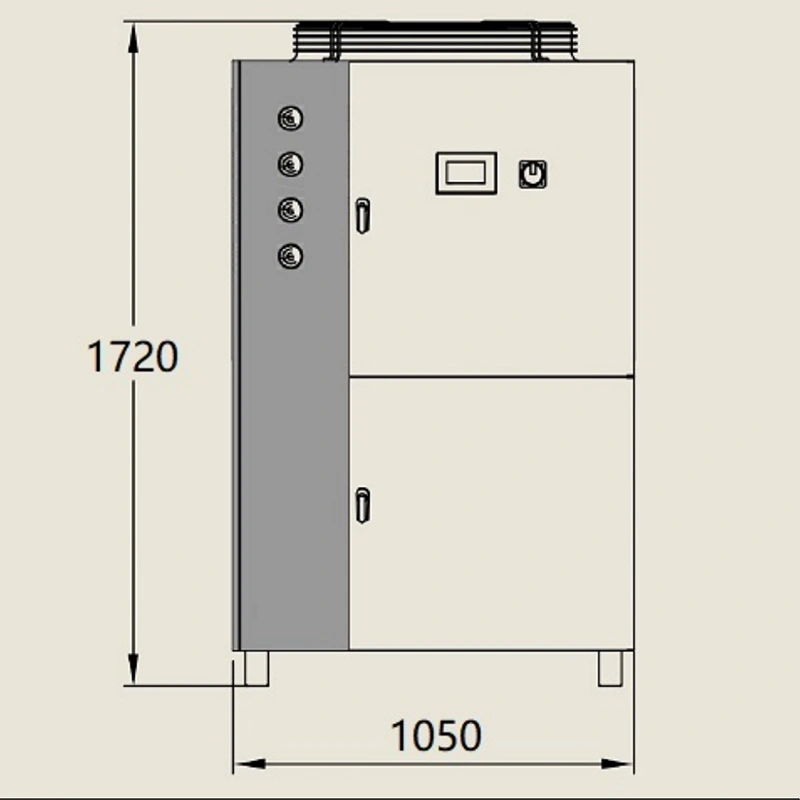

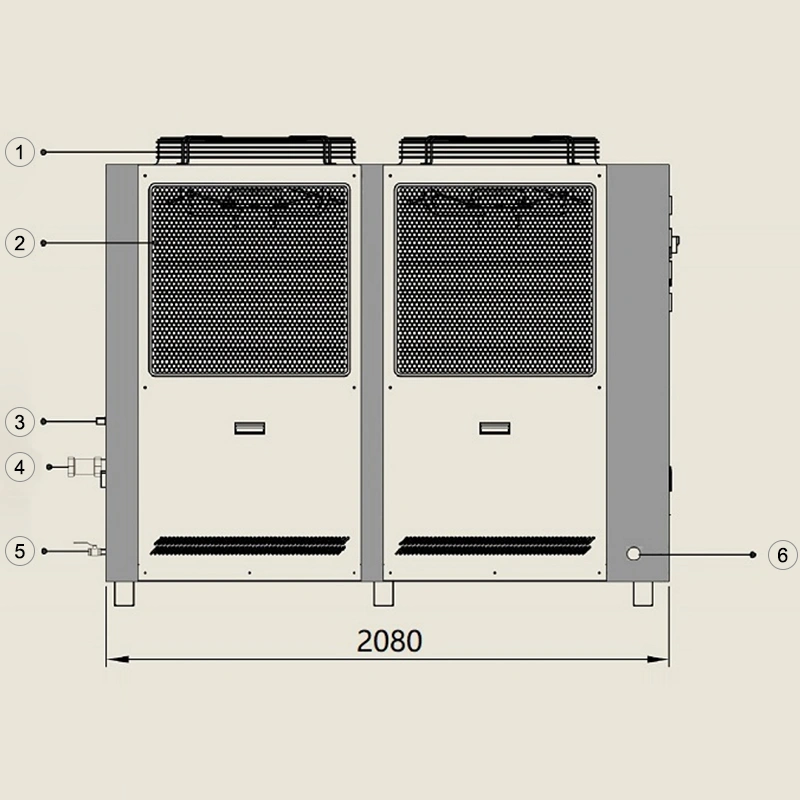

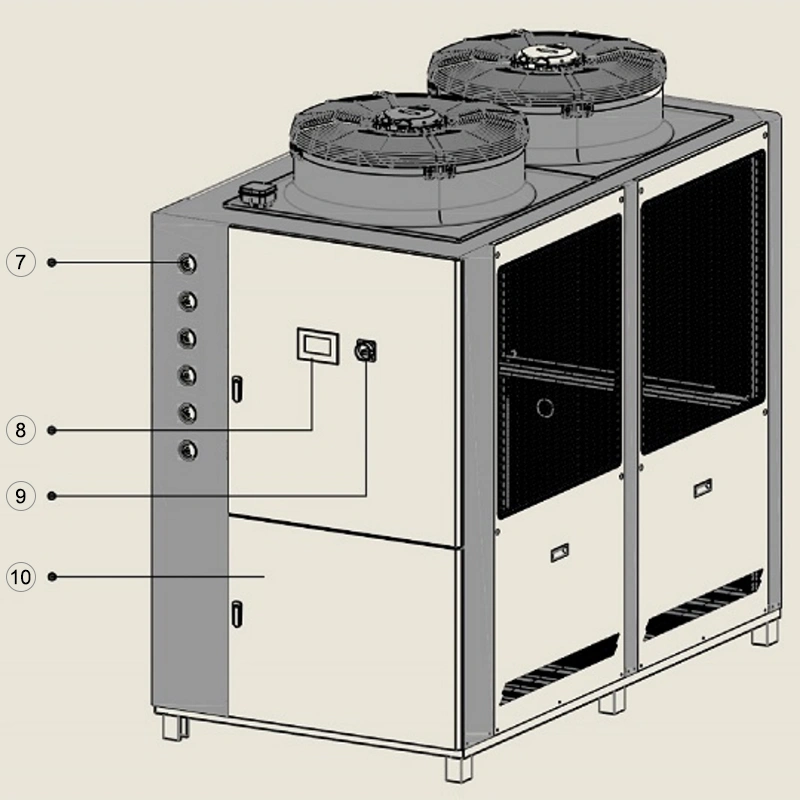

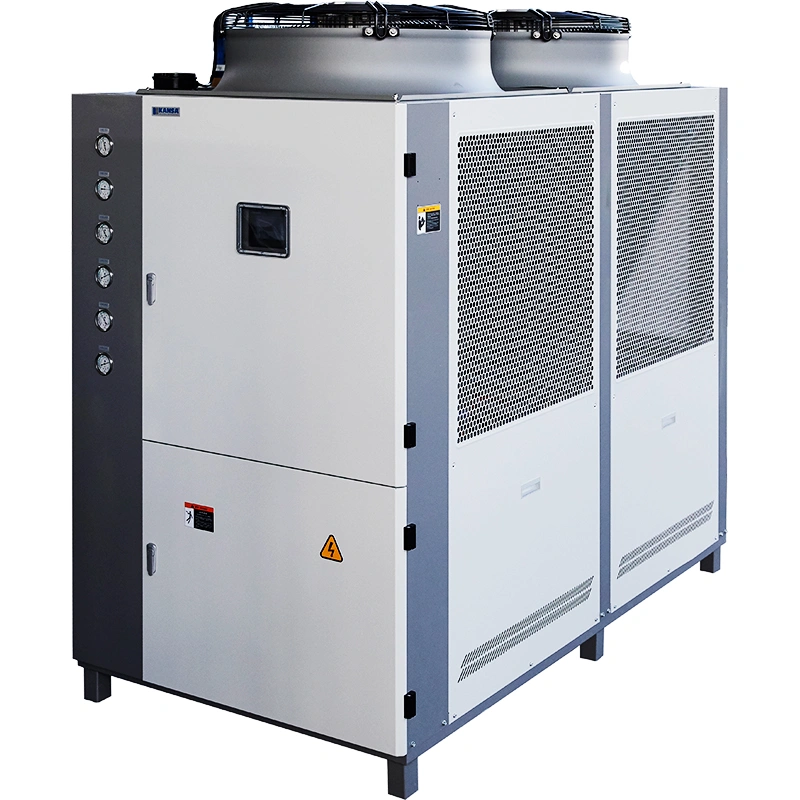

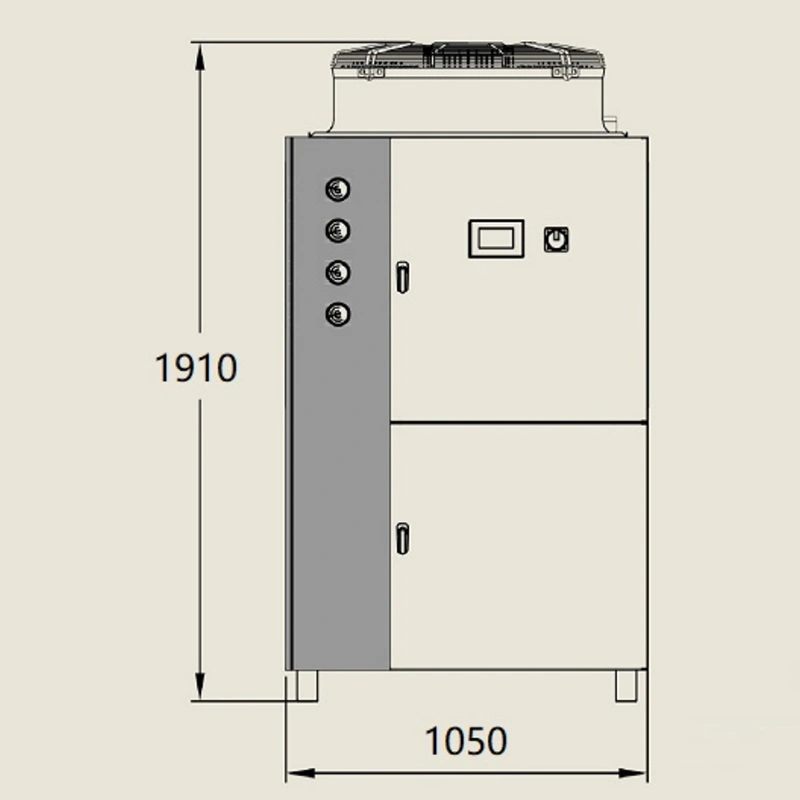

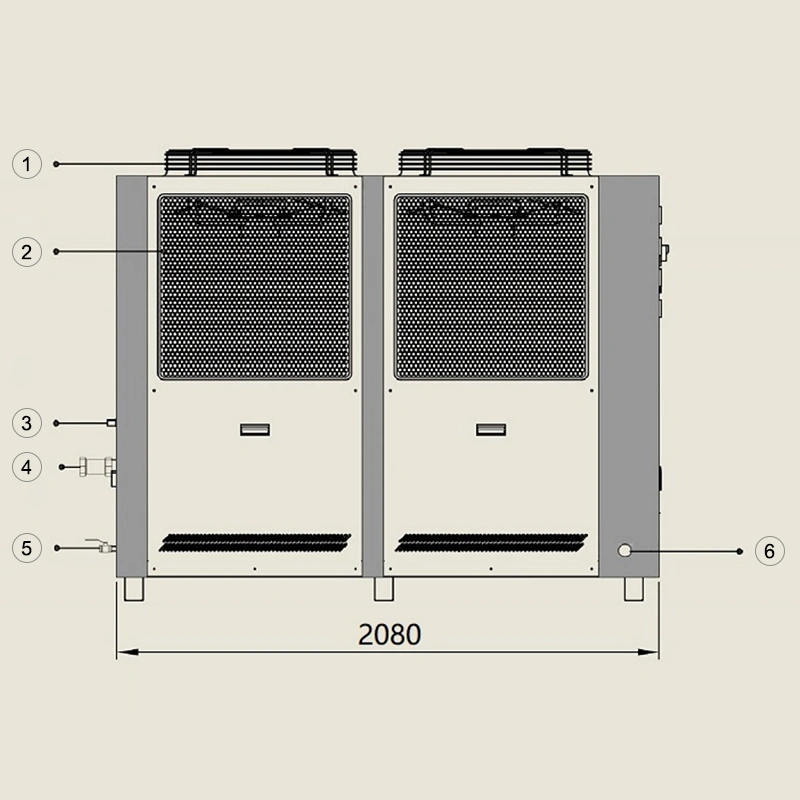

86.0 кВт ICA-30 Промышленный чиллер с воздушным охлаждением
- Холодопроизводительность: 86.0 кВт
- Общая потребляемая мощность: 30.0 кВт
- Тип испарителя: кожухотрубный (из нержавеющей стали)
- Напор насоса: 25 м
- Расход воды: 14.8 м³/ч
- Емкость водяного бака: 230 л
- Размер соединения труб: DN 50

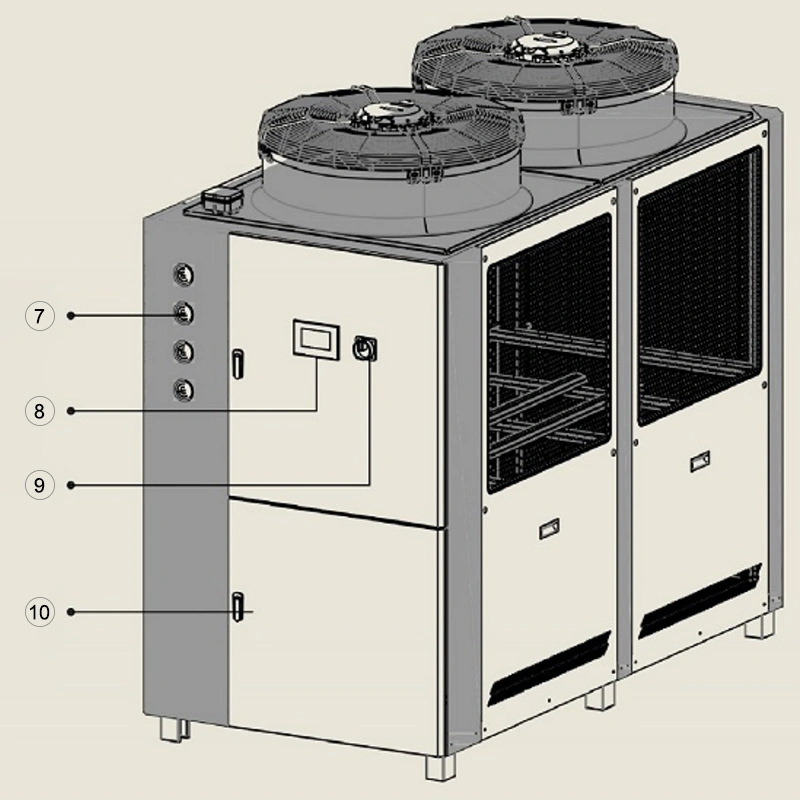

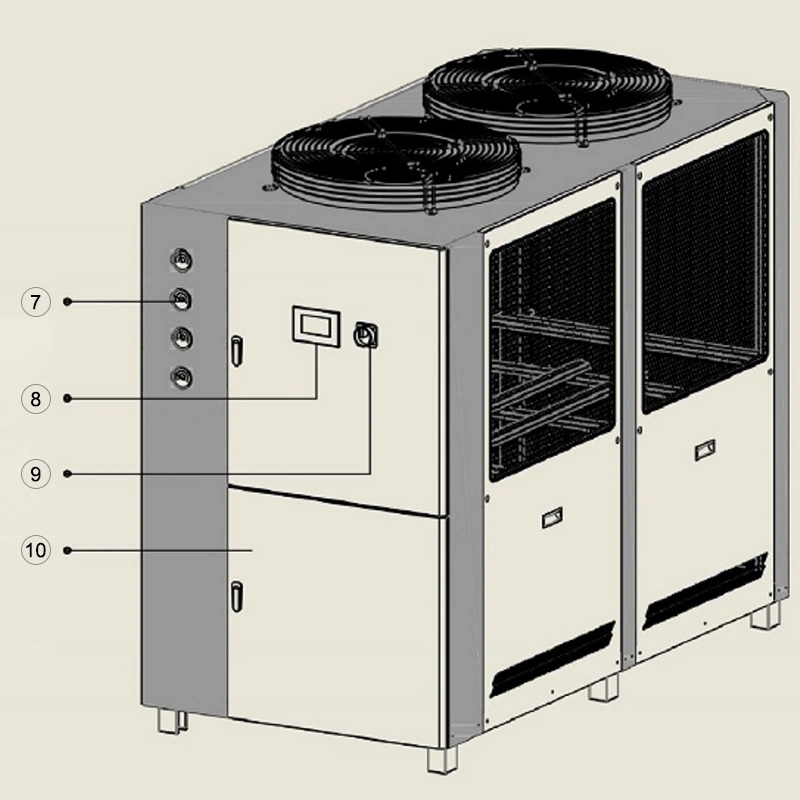

- Охлаждающий вентилятор
- Решетка воздухозаборника
- Решетка входа воздуха
- Вход/выход охлажденной воды
- Сливное отверстие
- Панель управления
- Манометр
- Панель управления
- Аварийный выключатель
- Дверца для обслуживания

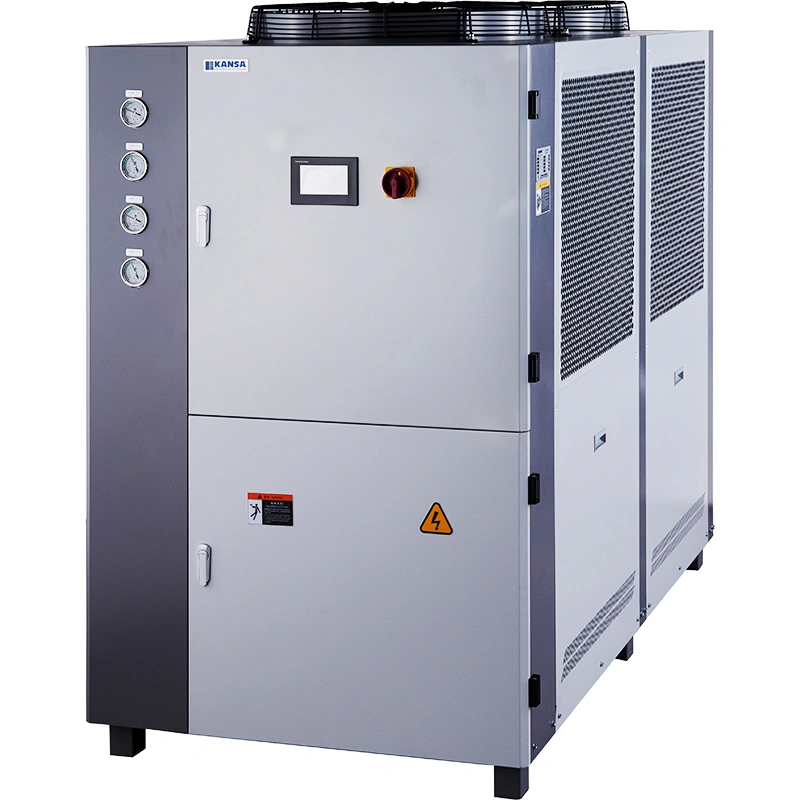

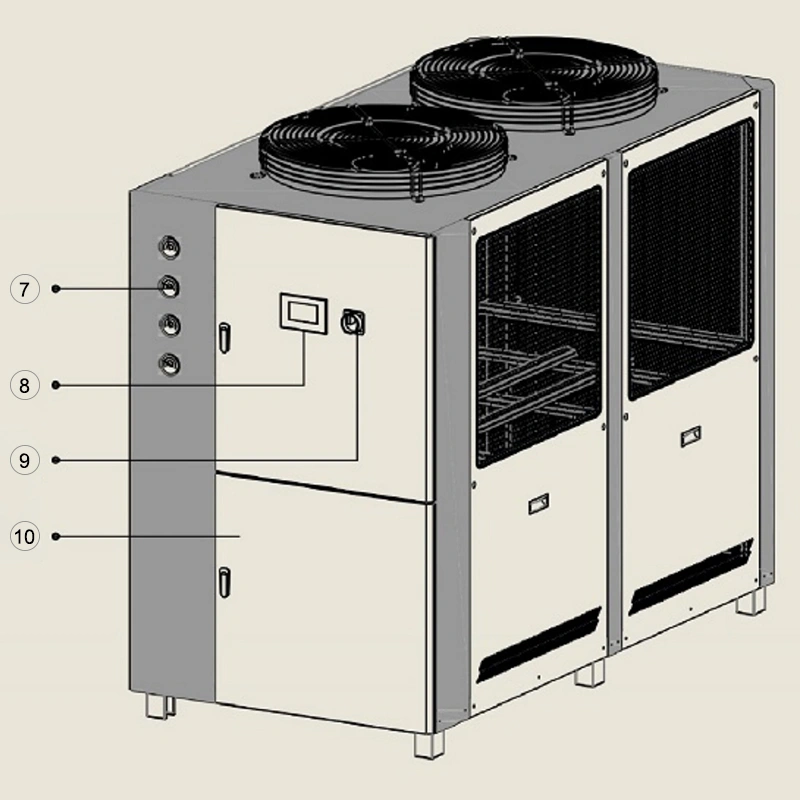

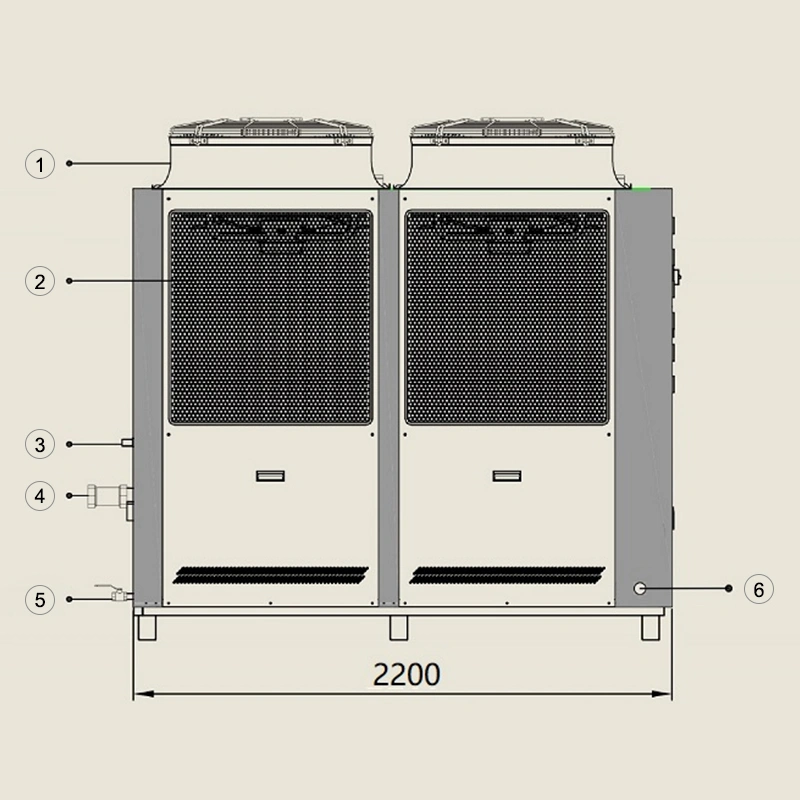

116.0 кВт ICA-40 Промышленный чиллер с воздушным охлаждением
- Холодопроизводительность: 116.0 кВт
- Общая потребляемая мощность: 41.3 кВт
- Тип испарителя: кожухотрубный (из нержавеющей стали)
- Напор насоса: 34 м
- Расход воды: 20.0 м³/ч
- Емкость водяного бака: 300 л
- Размер соединения труб: DN 50

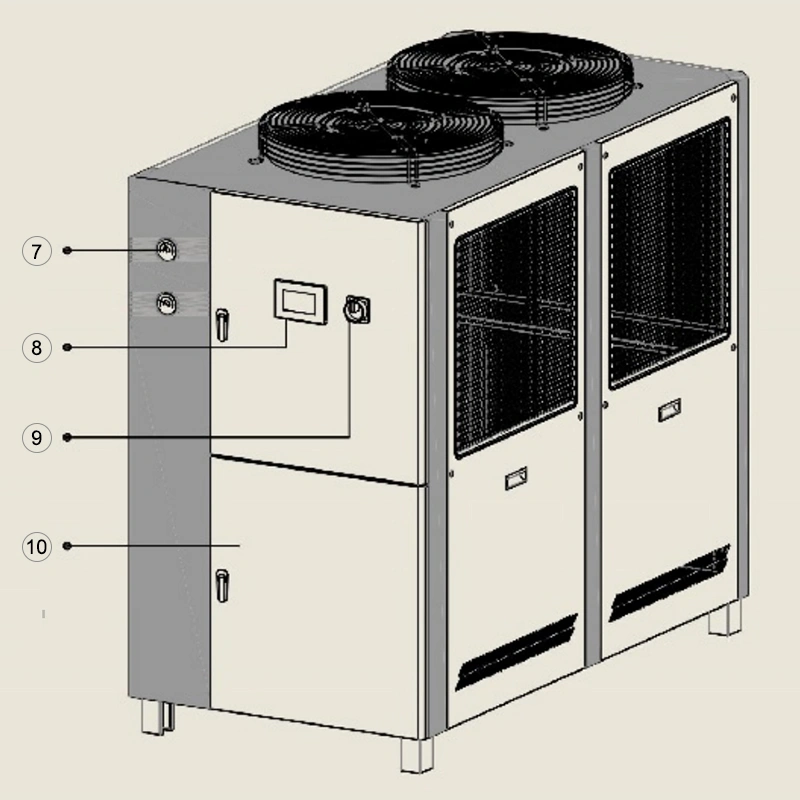

- Охлаждающий вентилятор
- Решетка воздухозаборника
- Решетка входа воздуха
- Вход/выход охлажденной воды
- Сливное отверстие
- Панель управления
- Манометр
- Панель управления
- Аварийный выключатель
- Дверца для обслуживания

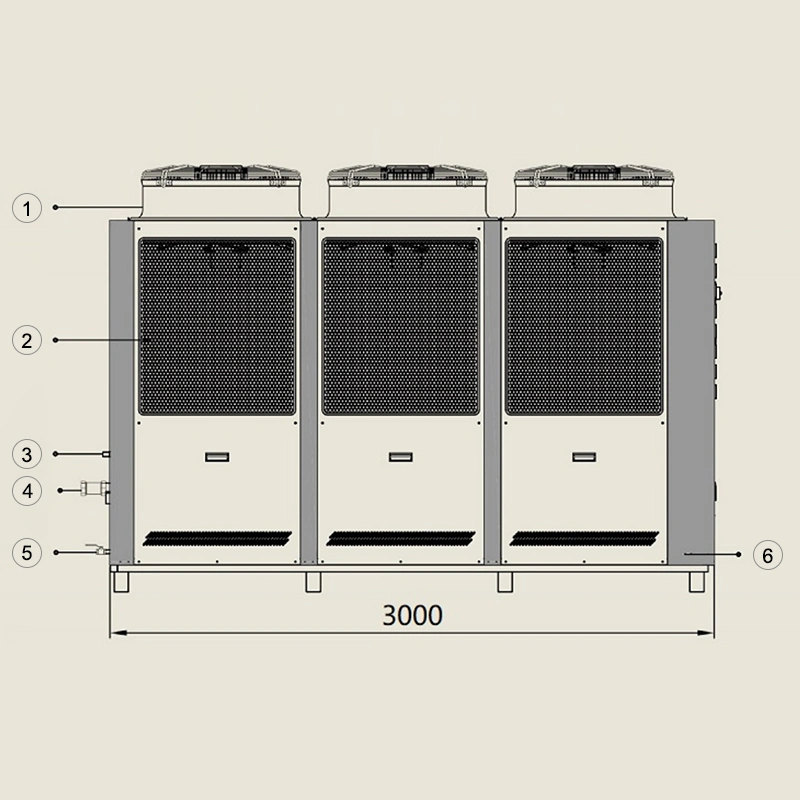

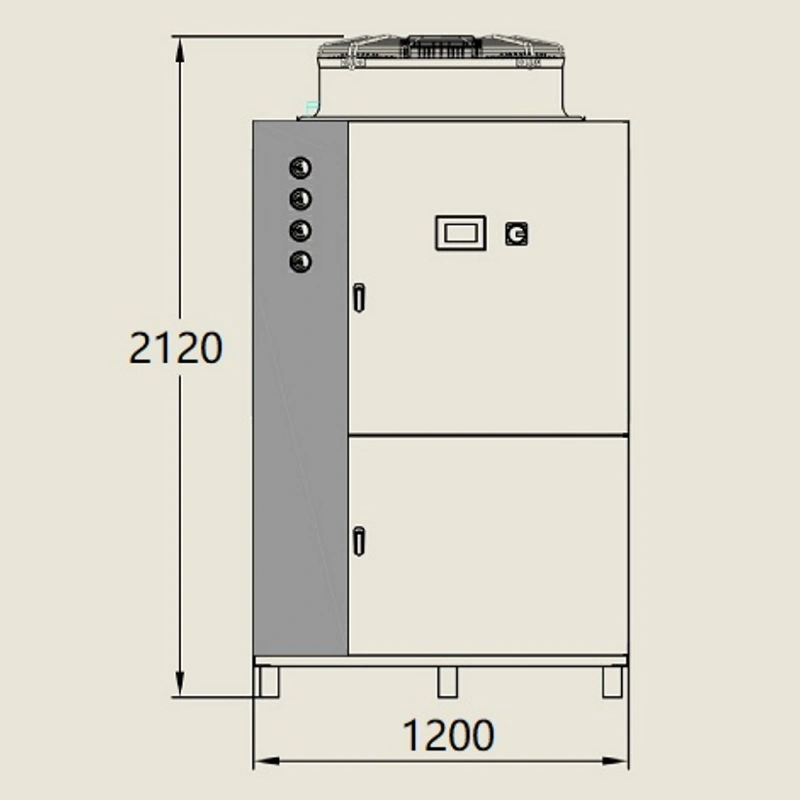

140.0 кВт ICA-50 Промышленный чиллер с воздушным охлаждением
- Холодопроизводительность: 140.0 кВт
- Общая потребляемая мощность: 48.0 кВт
- Тип испарителя: кожухотрубный (из нержавеющей стали)
- Напор насоса: 29 м
- Расход воды: 24.0 м³/ч
- Емкость водяного бака: 300 л
- Размер соединения труб: DN 65
- Охлаждающий вентилятор
- Решетка воздухозаборника
- Решетка входа воздуха
- Вход/выход охлажденной воды
- Сливное отверстие
- Панель управления
- Манометр
- Панель управления
- Аварийный выключатель
- Дверца для обслуживания

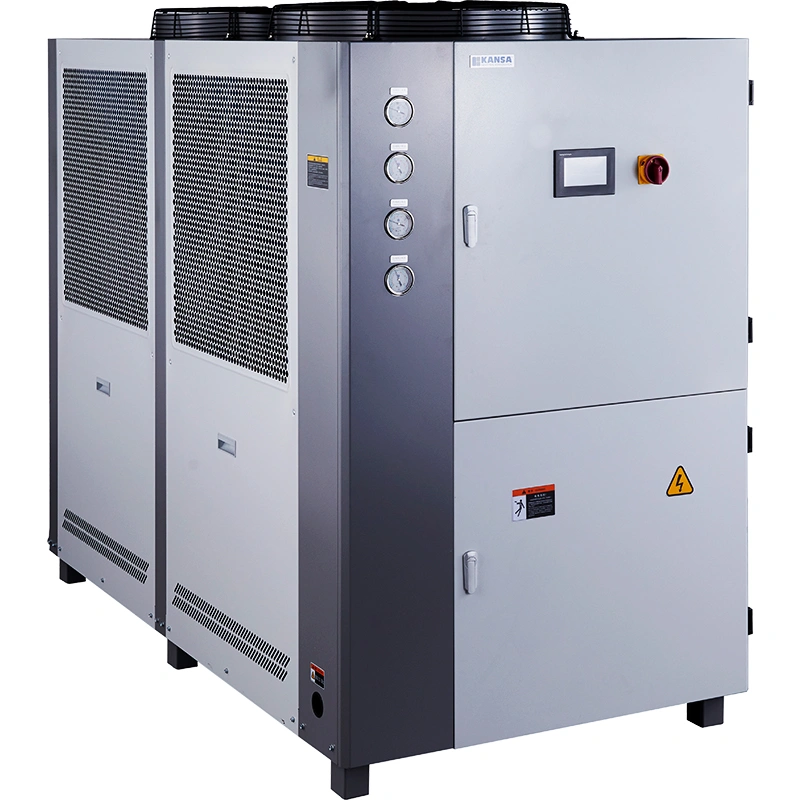

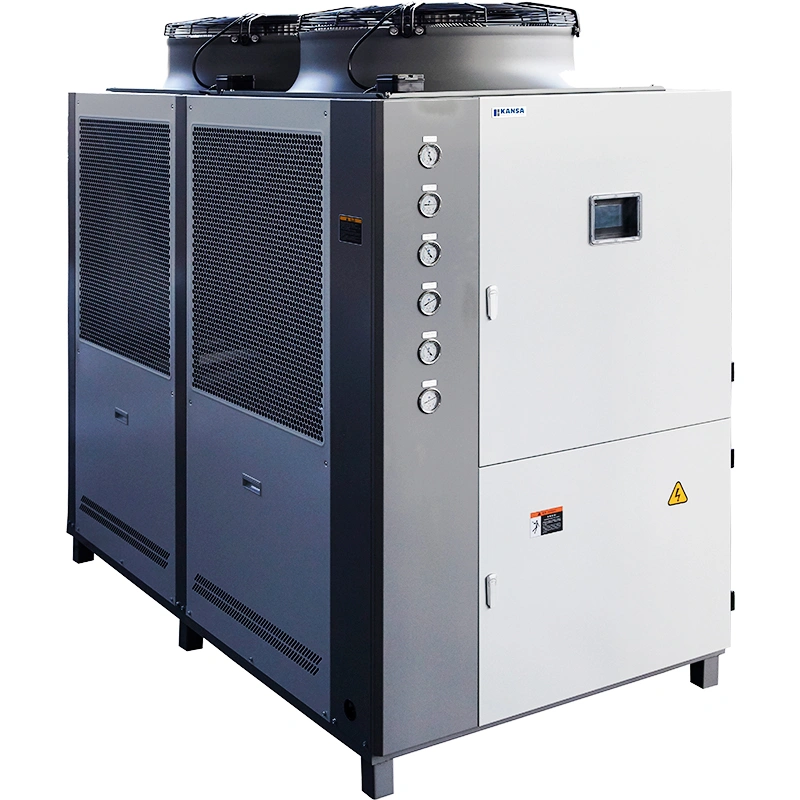

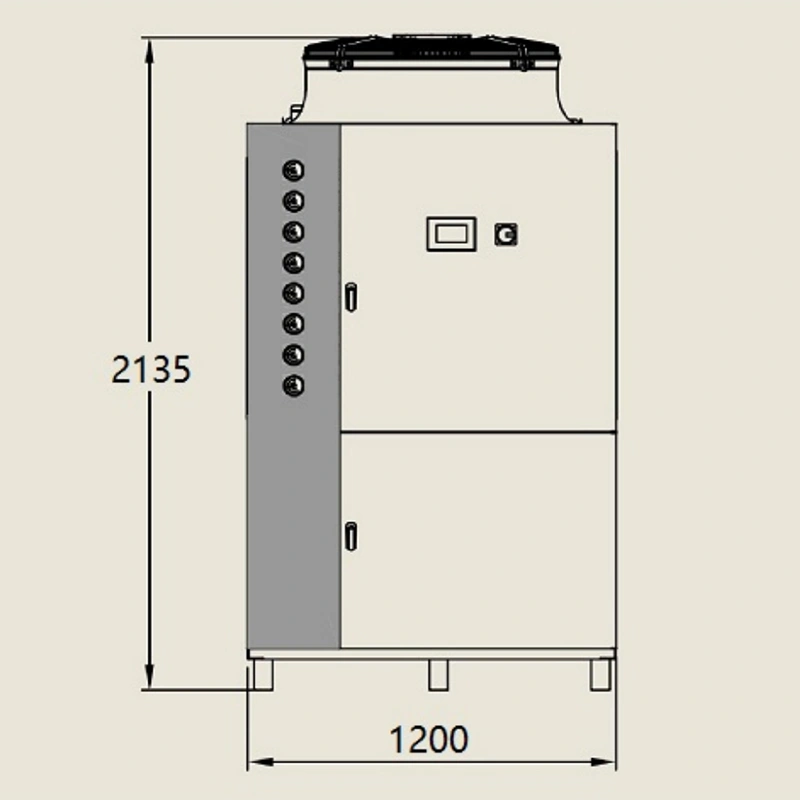

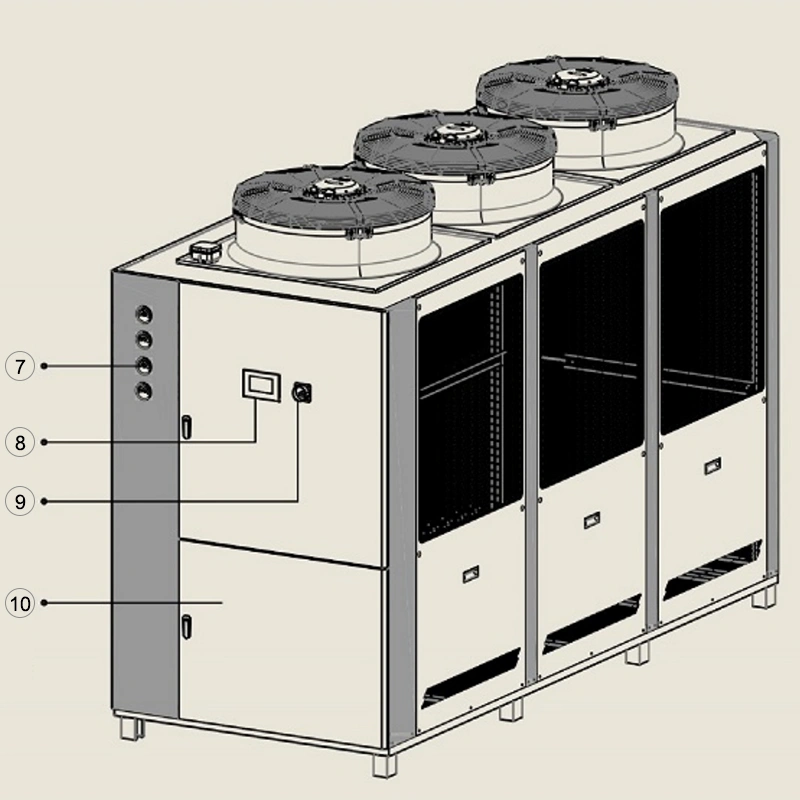

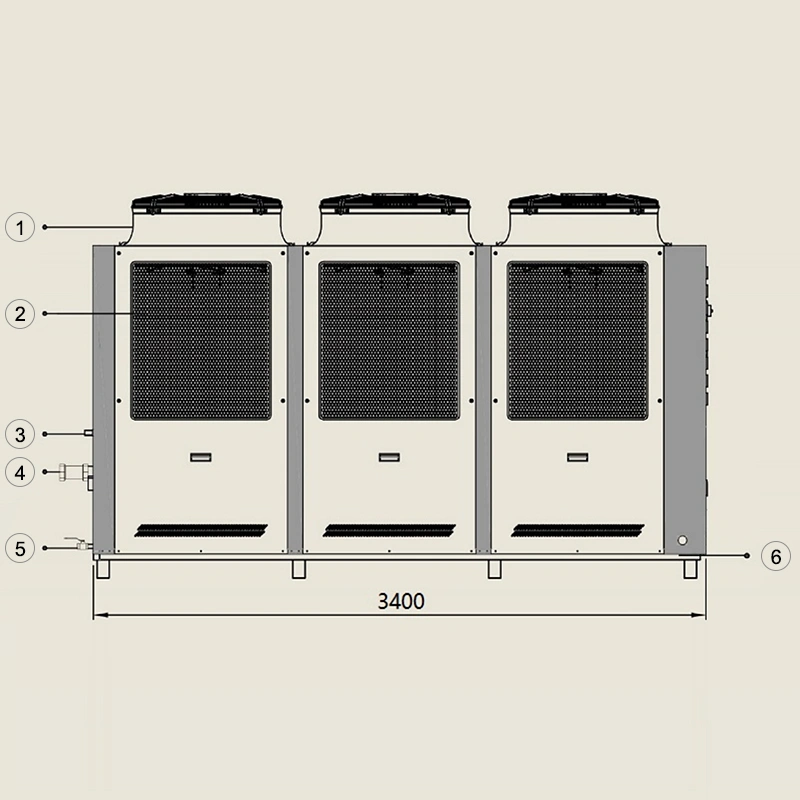

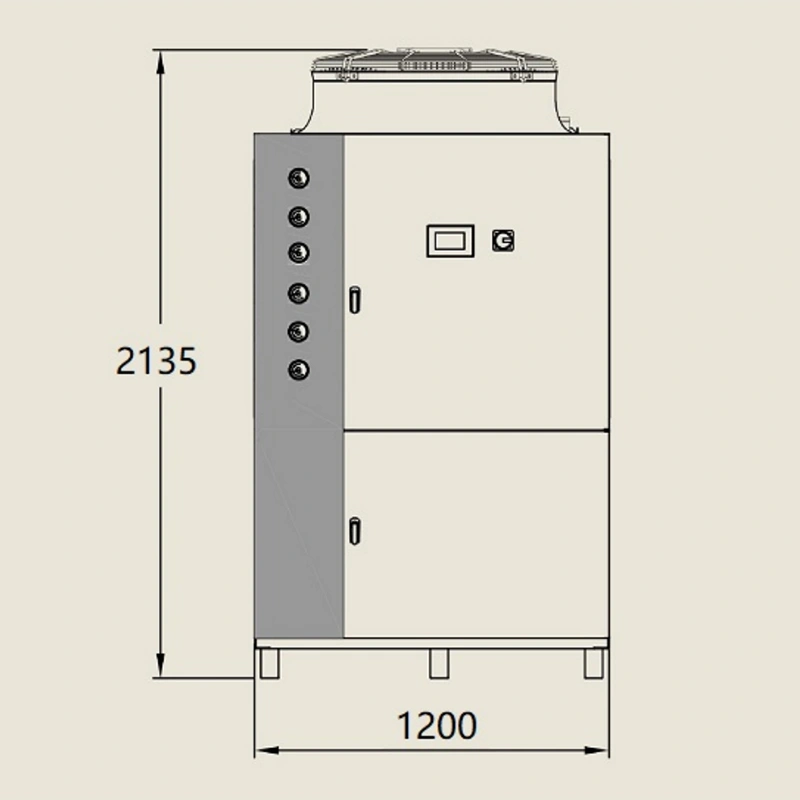

168.0 кВт ICA-60 Промышленный чиллер с воздушным охлаждением
- Холодопроизводительность: 168.0 кВт
- Общая потребляемая мощность: 58.5 кВт
- Тип испарителя: кожухотрубный (из нержавеющей стали)
- Напор насоса: 25 м
- Расход воды: 28.9 м³/ч
- Емкость водяного бака: 300 л
- Размер соединения труб: DN 65
- Охлаждающий вентилятор
- Решетка воздухозаборника
- Решетка входа воздуха
- Вход/выход охлажденной воды
- Сливное отверстие
- Панель управления
- Манометр
- Панель управления
- Аварийный выключатель
- Дверца для обслуживания
Комплектующие и производственные процессы
-
Компрессоры известных брендов -
Автоматизированная система вакуумирования и заправки хладагентом -
3D-трубогибочный станок с ЧПУ -
Автоматизированная сварочная система
Примеры установки оборудования
KANSA имеет более 20 лет опыта в производстве промышленного оборудования для охлаждения. Мы разрабатываем и производим промышленные чиллеры и оборудование для контроля температуры технологических процессов. Благодаря собственной производственной базе мы обеспечиваем стабильное качество, надежную работу и отличную стабильность температуры с отклонением не более ±0.05°C. Компания имеет сертификаты CE, ISO9001-2016, ISO45001 и другие международные сертификаты, поставляя обрудование более 70 000 клиентам по всему миру.
